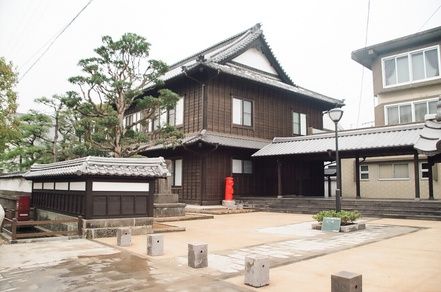

• 既存の入母屋屋根は当時のままです。
•

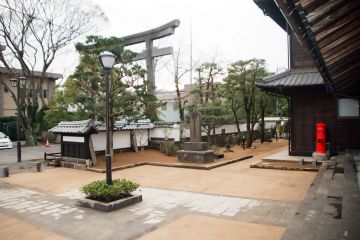

• アプローチ、階段も臼杵石を使いました。
•
•

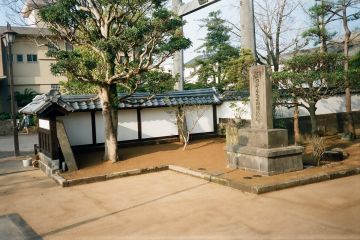

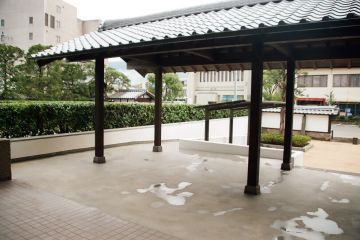

• RCの図書館とつなぐ回廊を瓦葺きです。

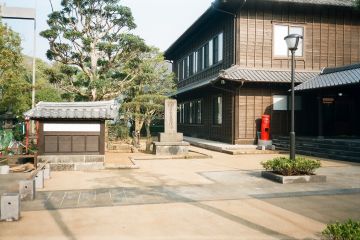

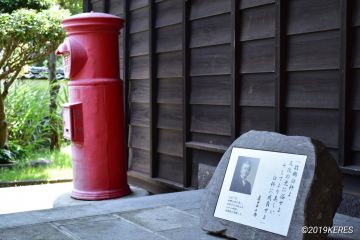

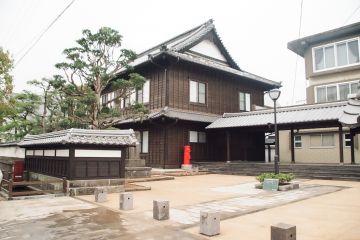

• 既存の赤いポストがいいです。

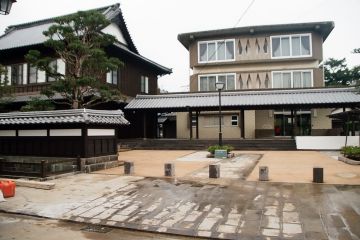

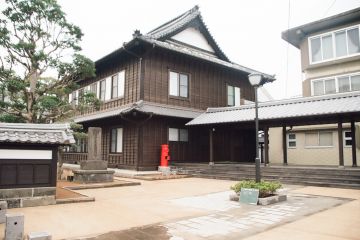

• 瓦屋根の回廊がRCの図書館と繋げています。
• 外壁の杉下見板は和釘止め、施工会社のこだわり

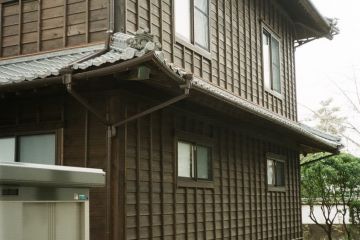

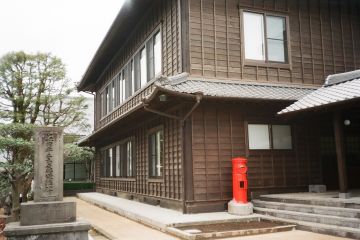

• 全体が杉下見板張り
•

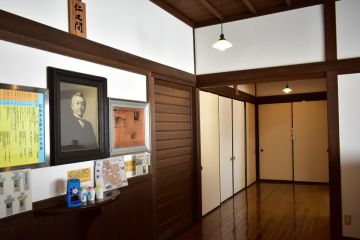

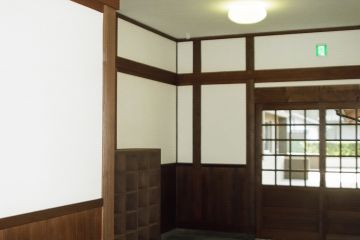

• 玄関内部、天井は漆喰塗

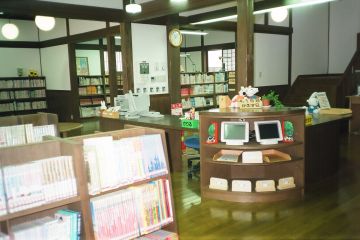

• 受付

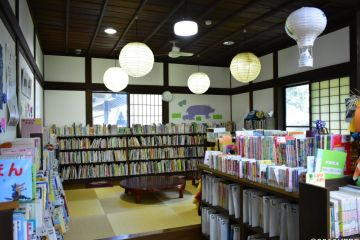

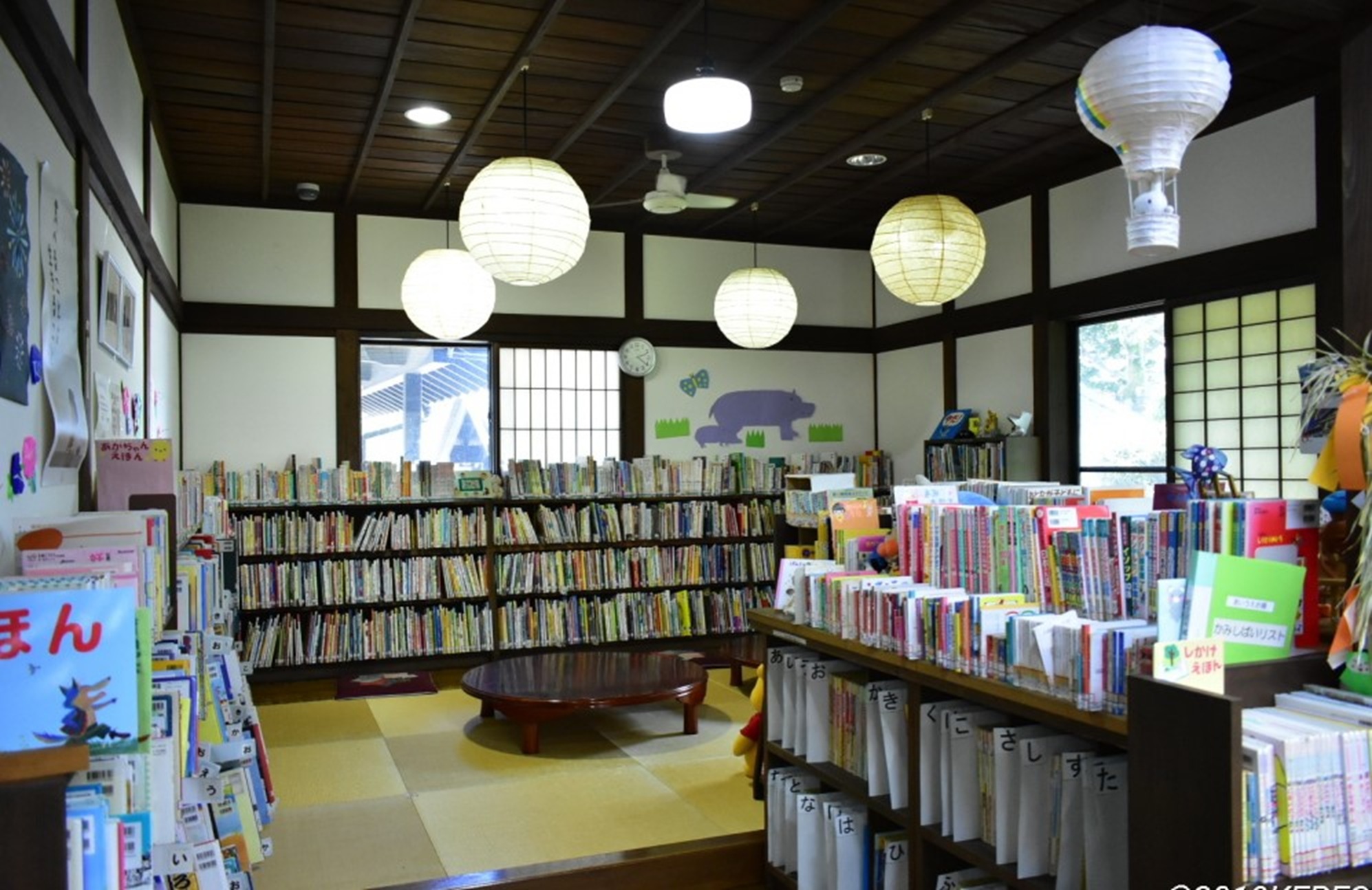

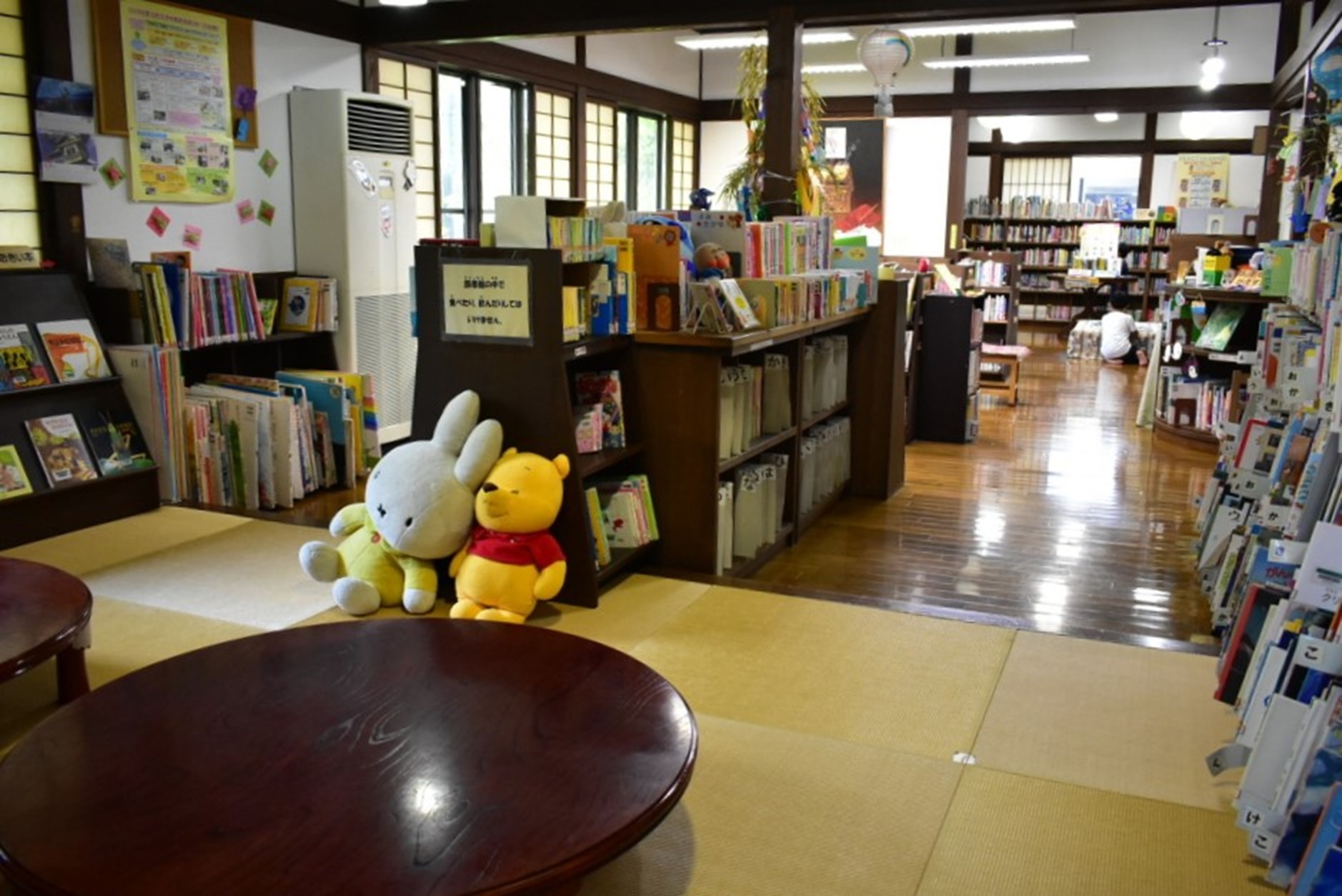

• 畳敷きのコーナー
•

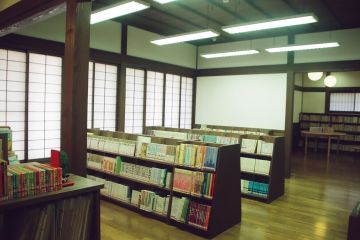

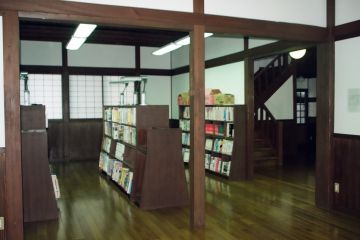

• 子どものための低い書架としました。
•
•
•

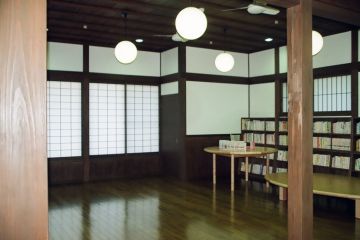

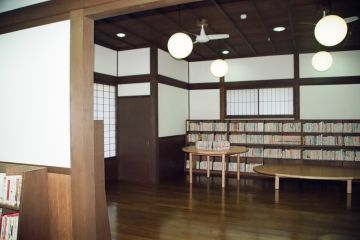

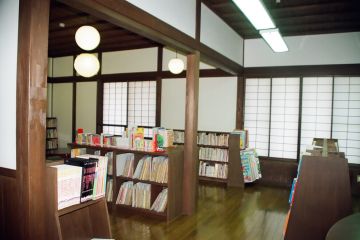

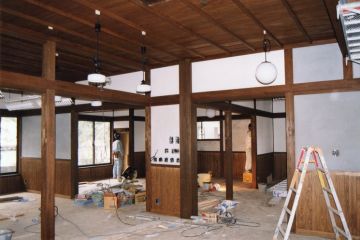

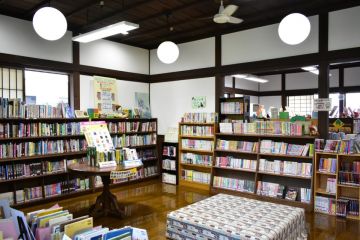

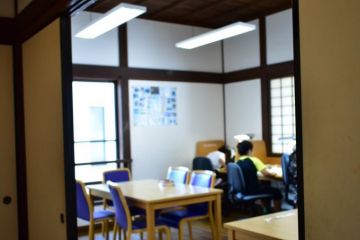

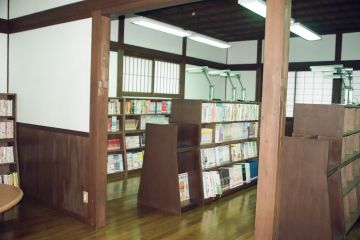

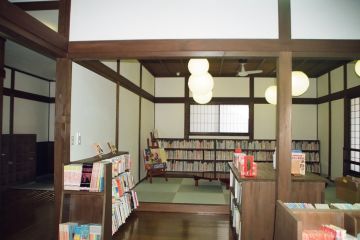

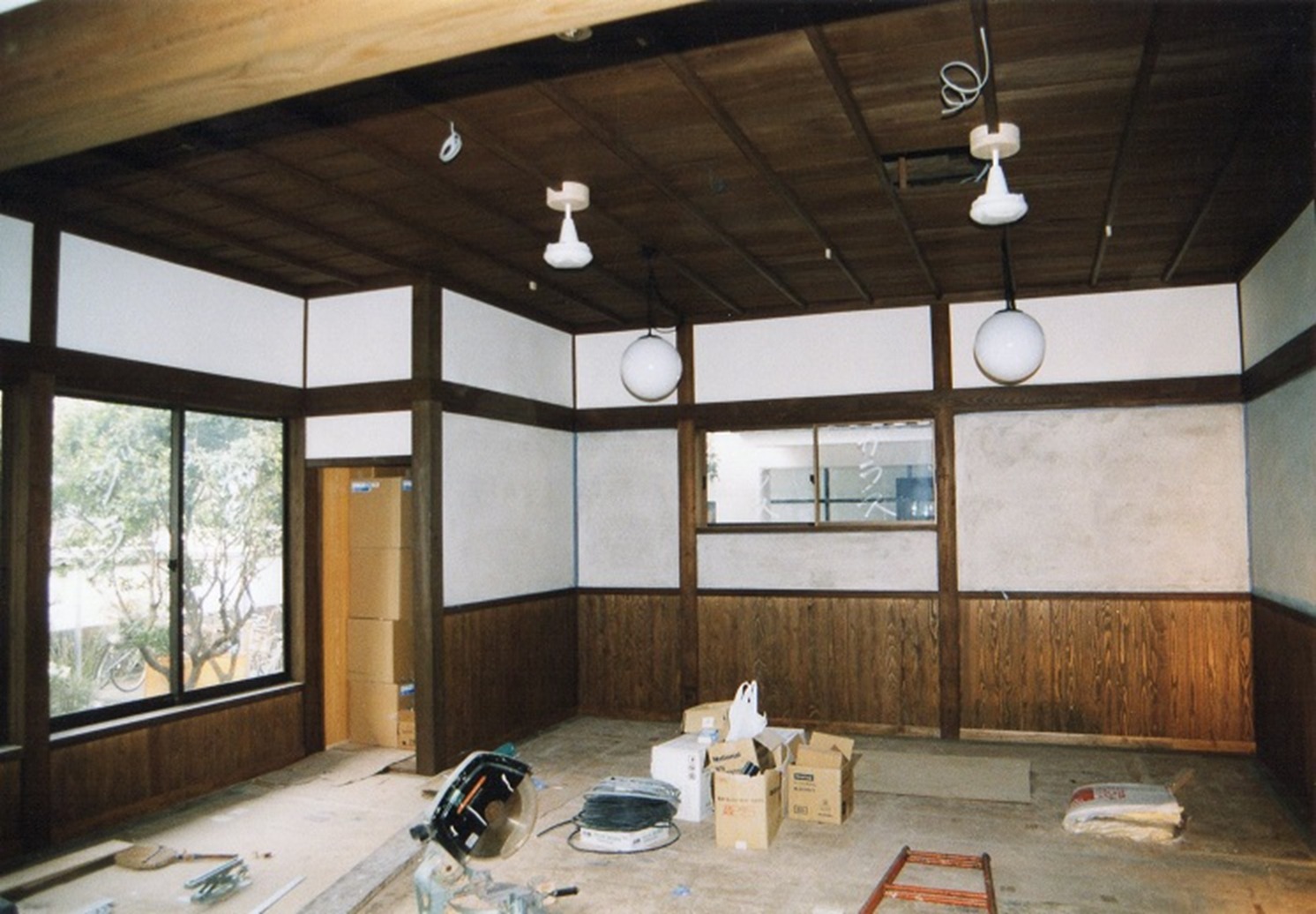

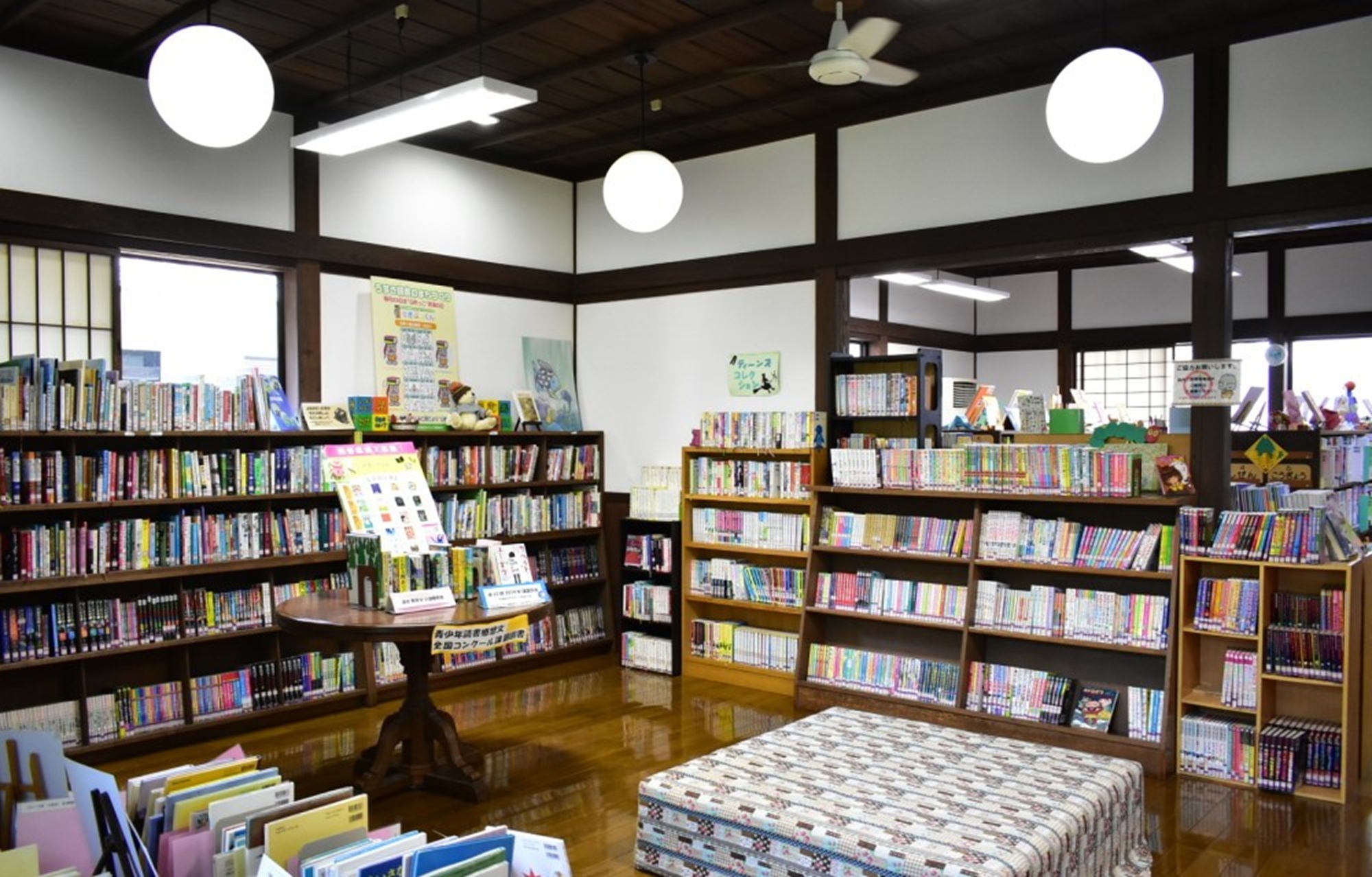

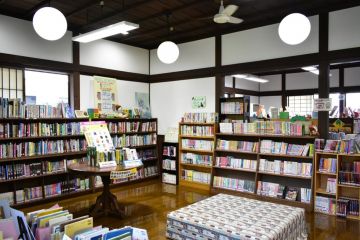

• 棹縁天井と障子の和の図書室です。
• 畳コーナーが広いです。
•
• 自宅に居るような感じです。

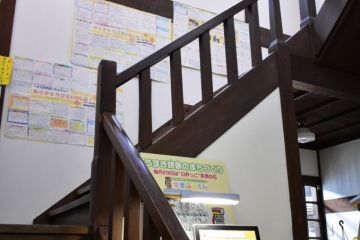

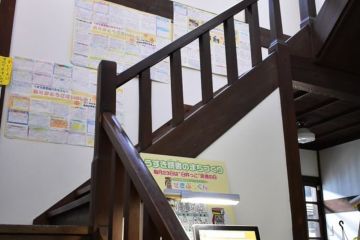

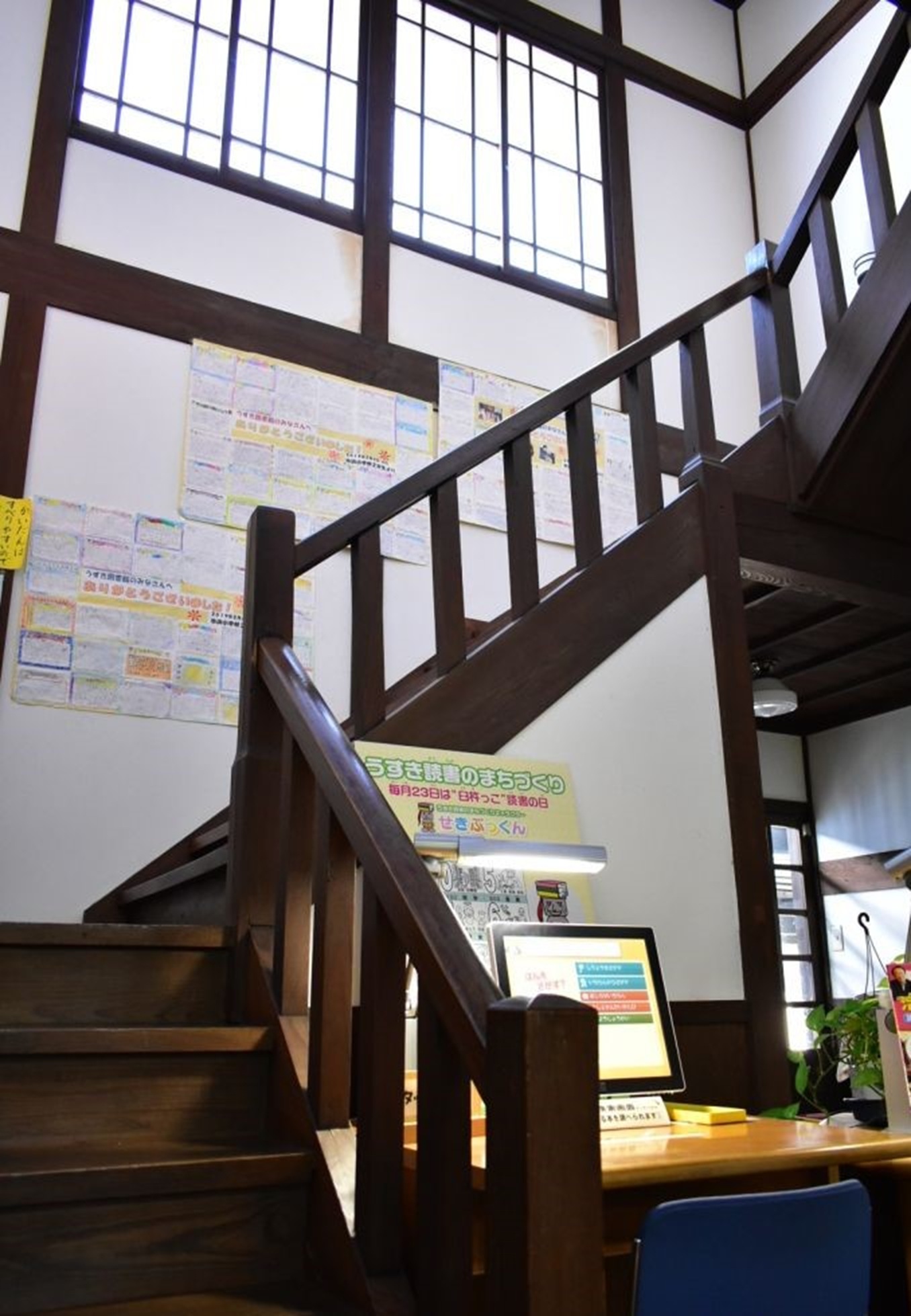

• 既存の階段もオスモ塗装の古色塗です。

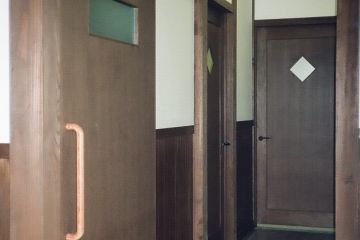

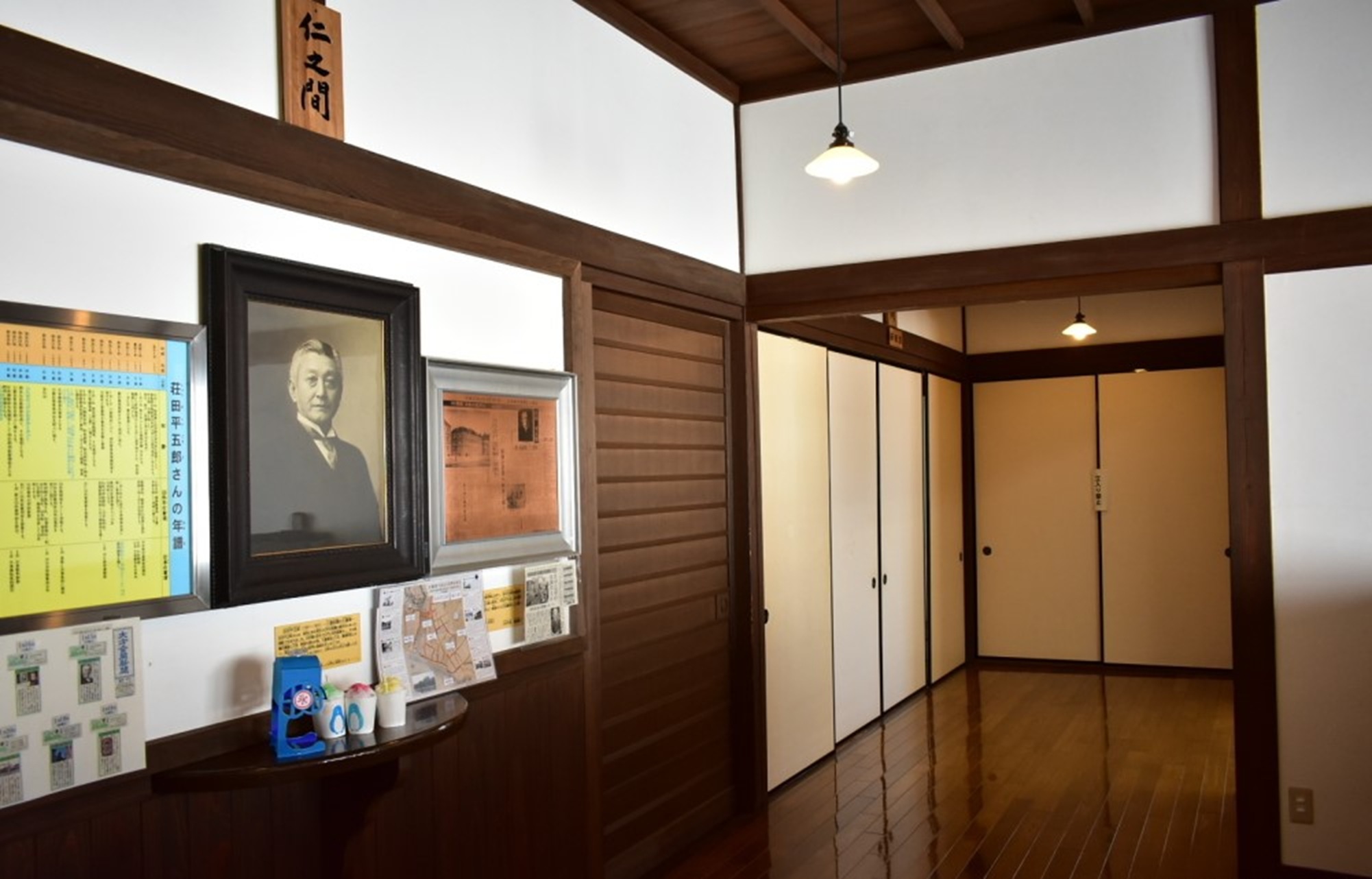

• 2階廊下

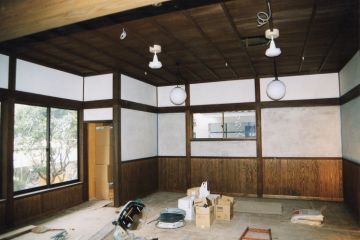

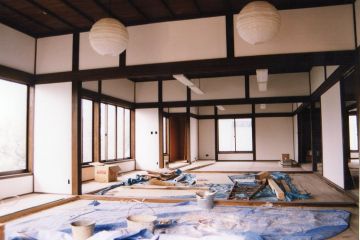

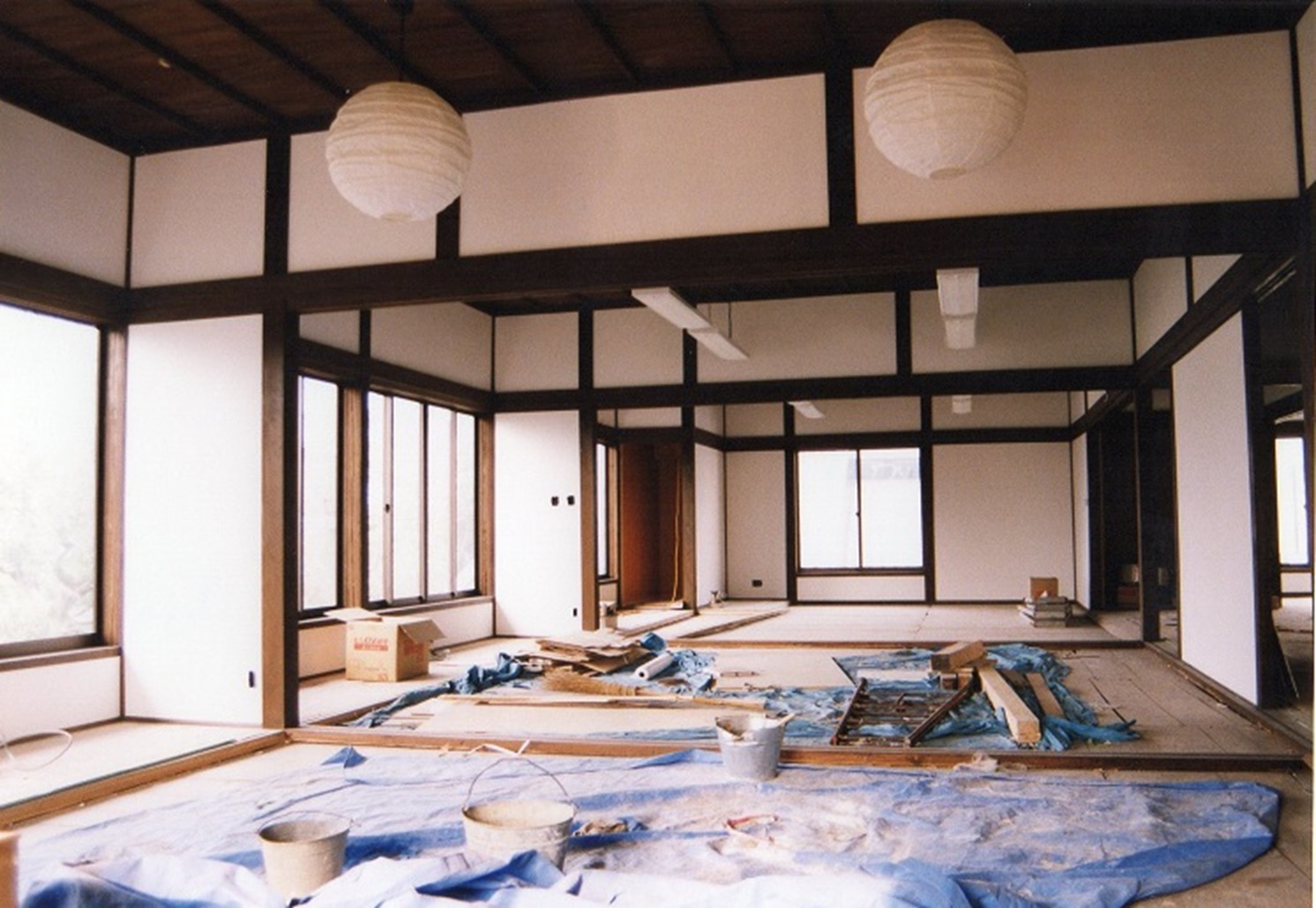

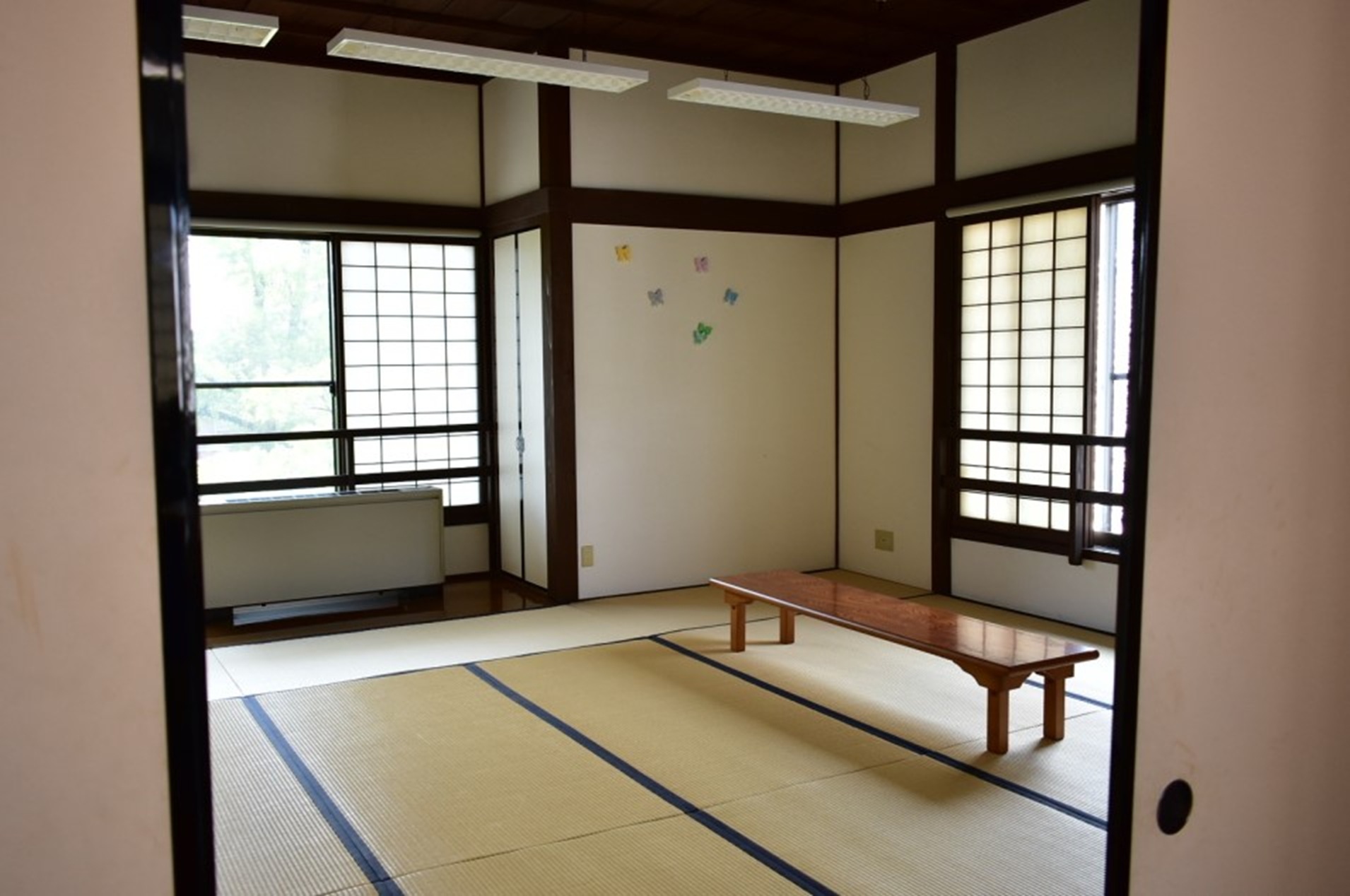

• 2階の畳敷きの談話室

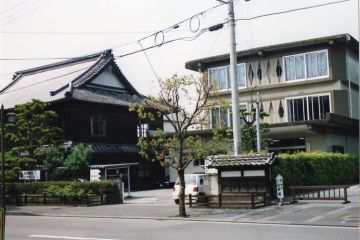

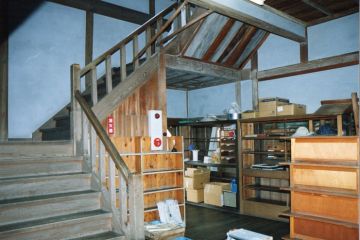

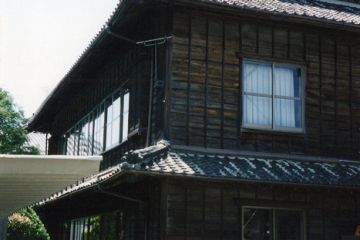

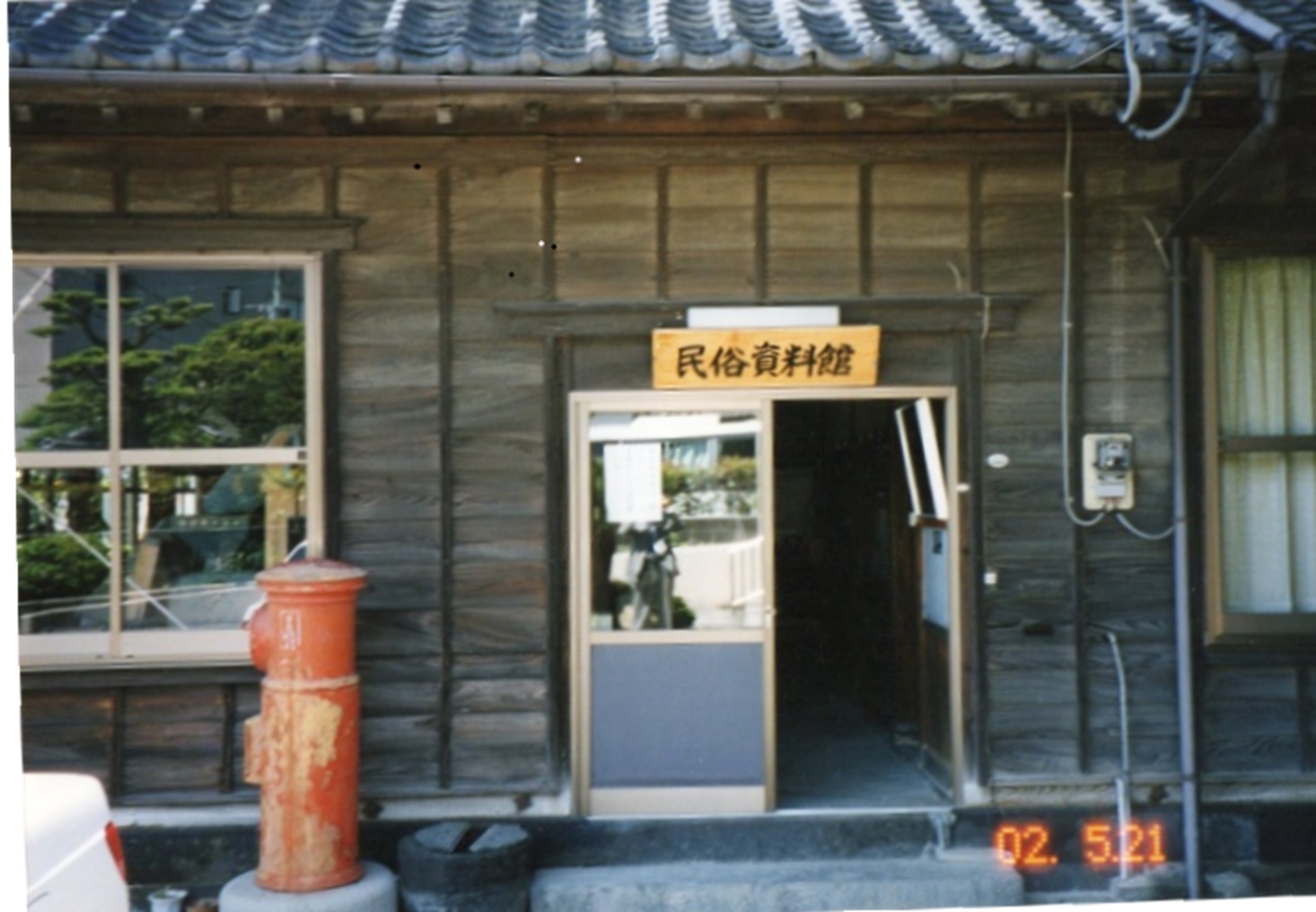

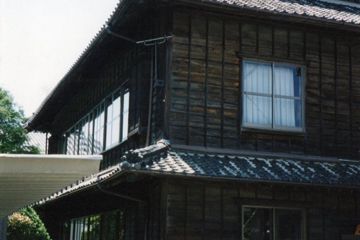

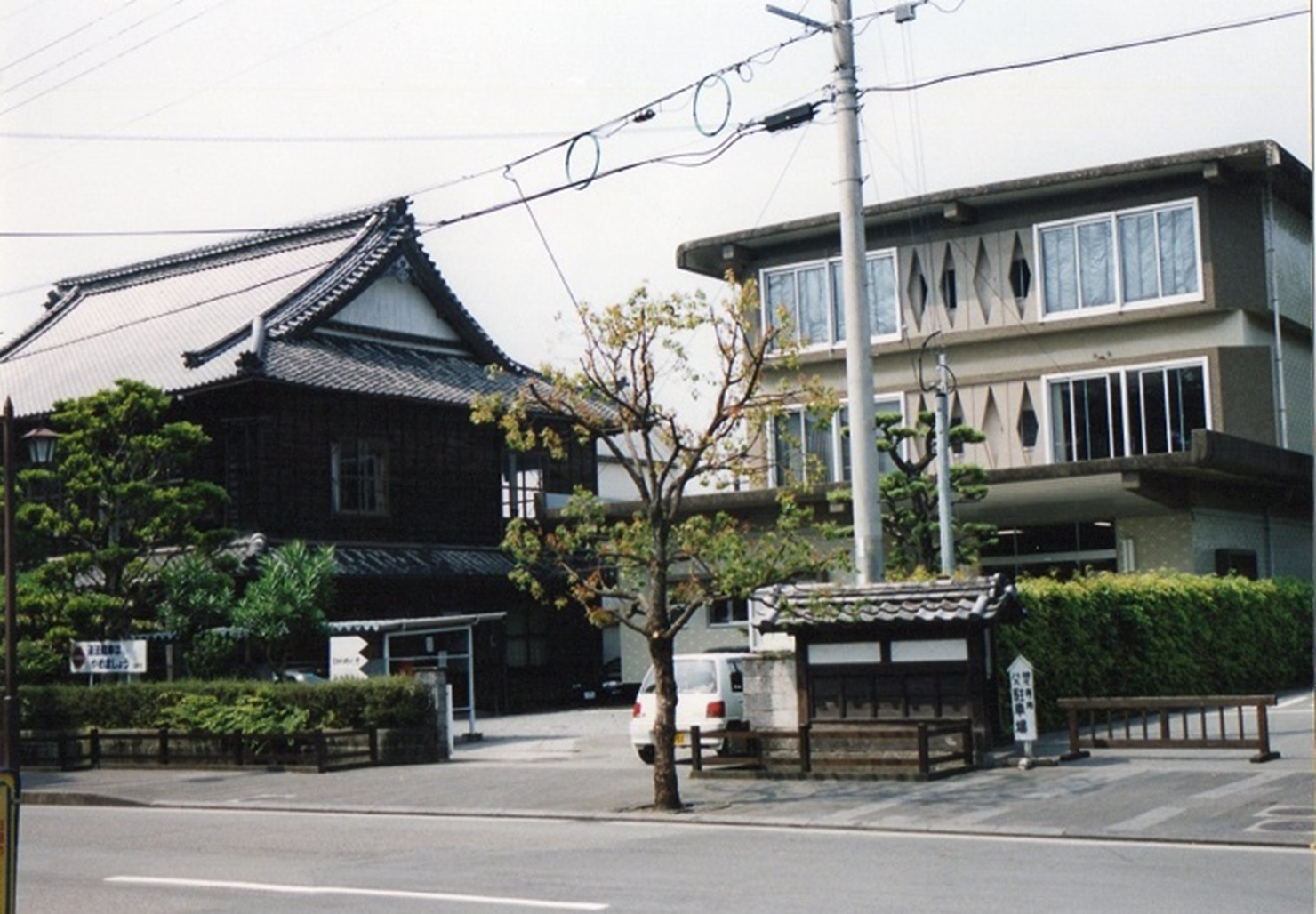

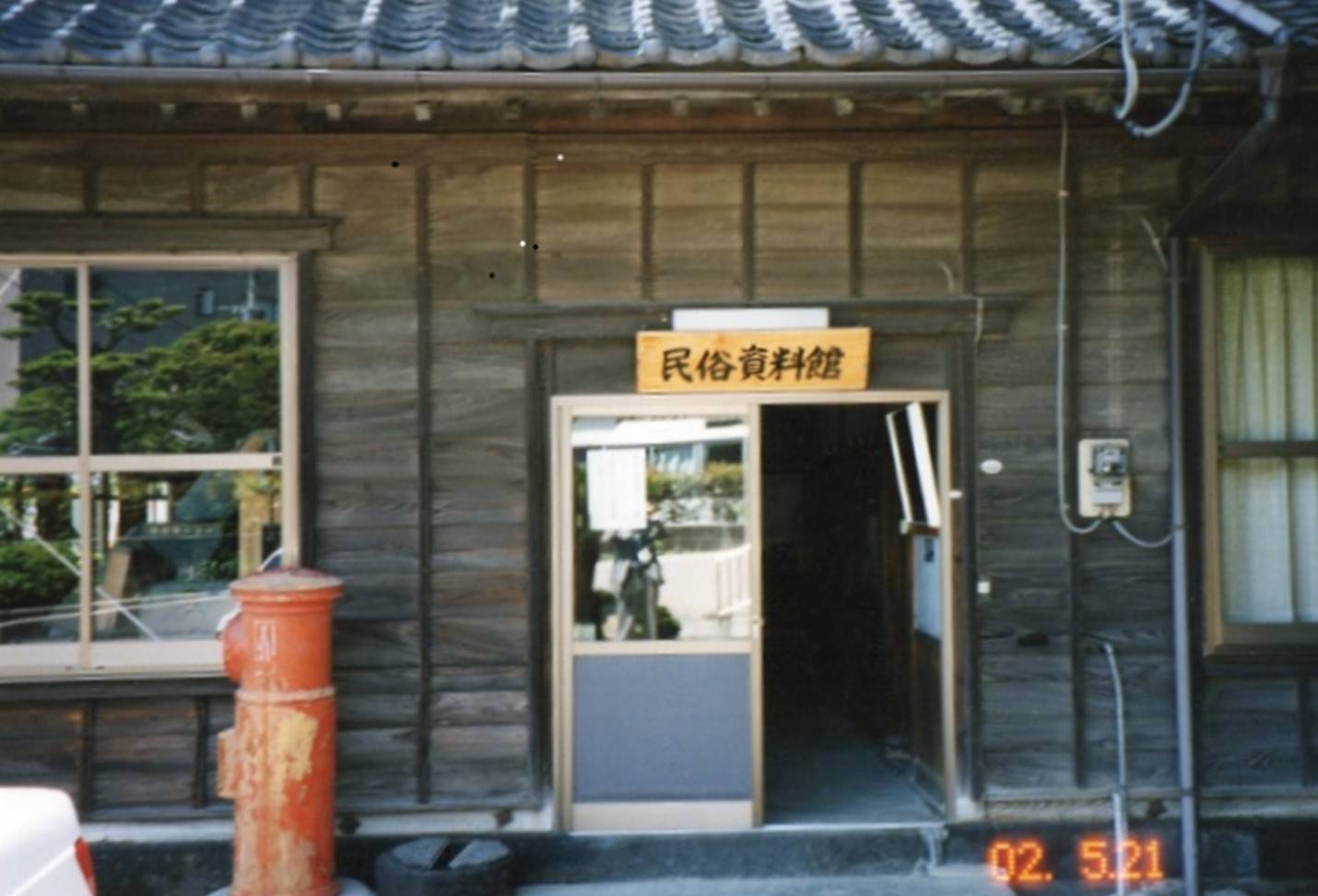

• 工事前の外観

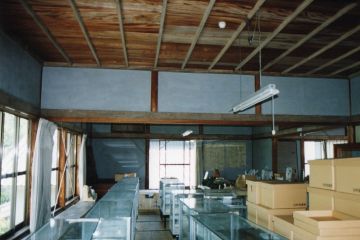

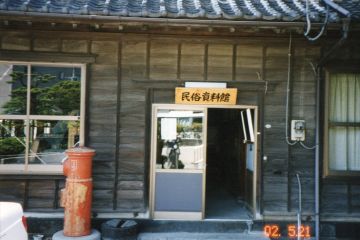

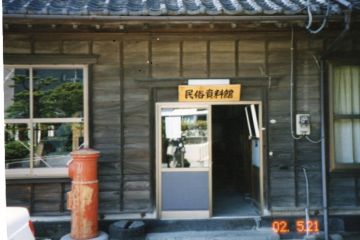

• 以前は図書館打は無く民俗資料館にしていました。

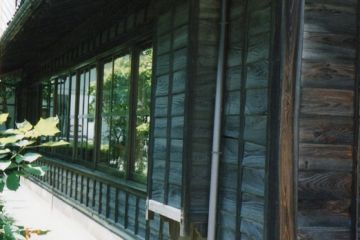

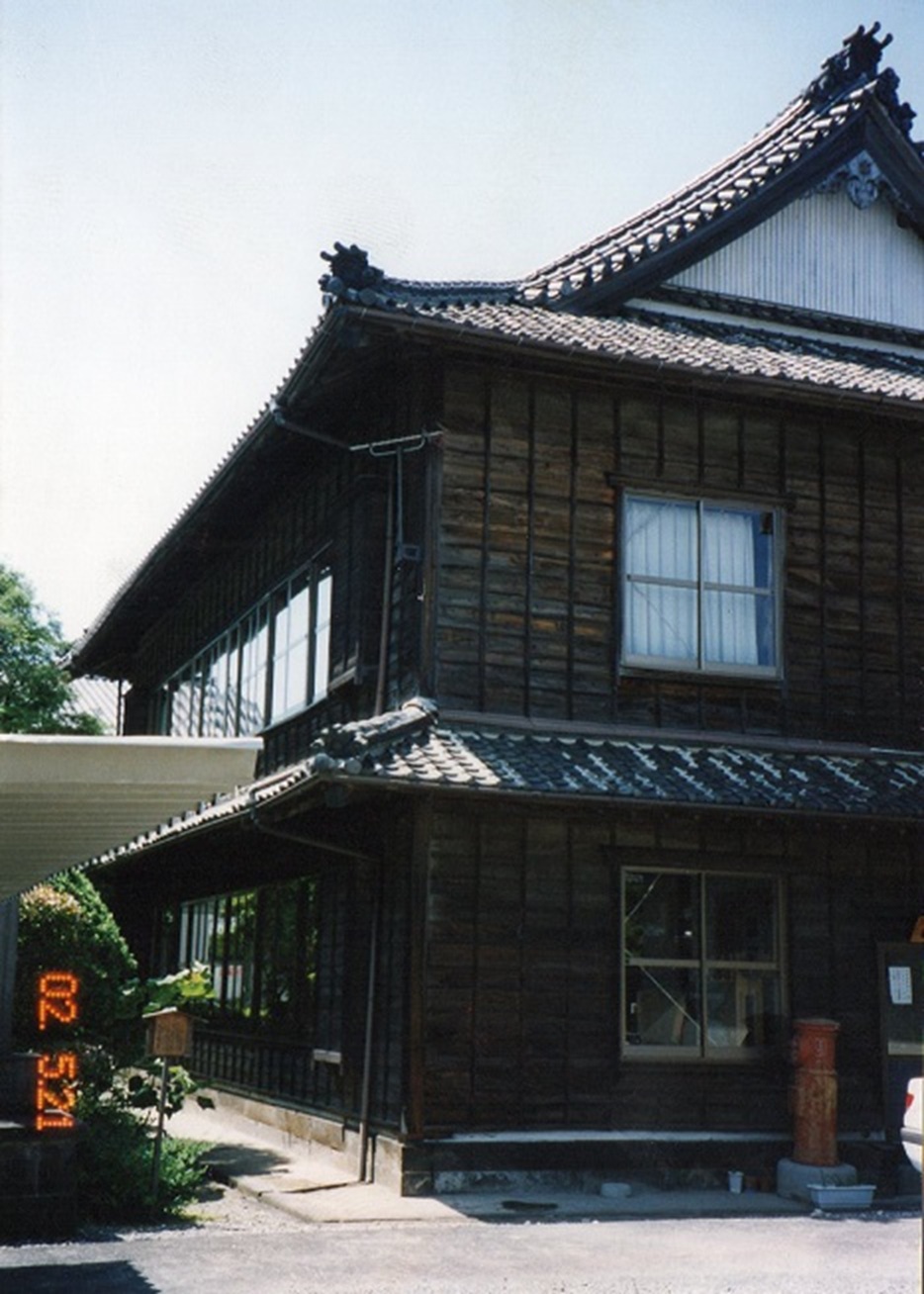

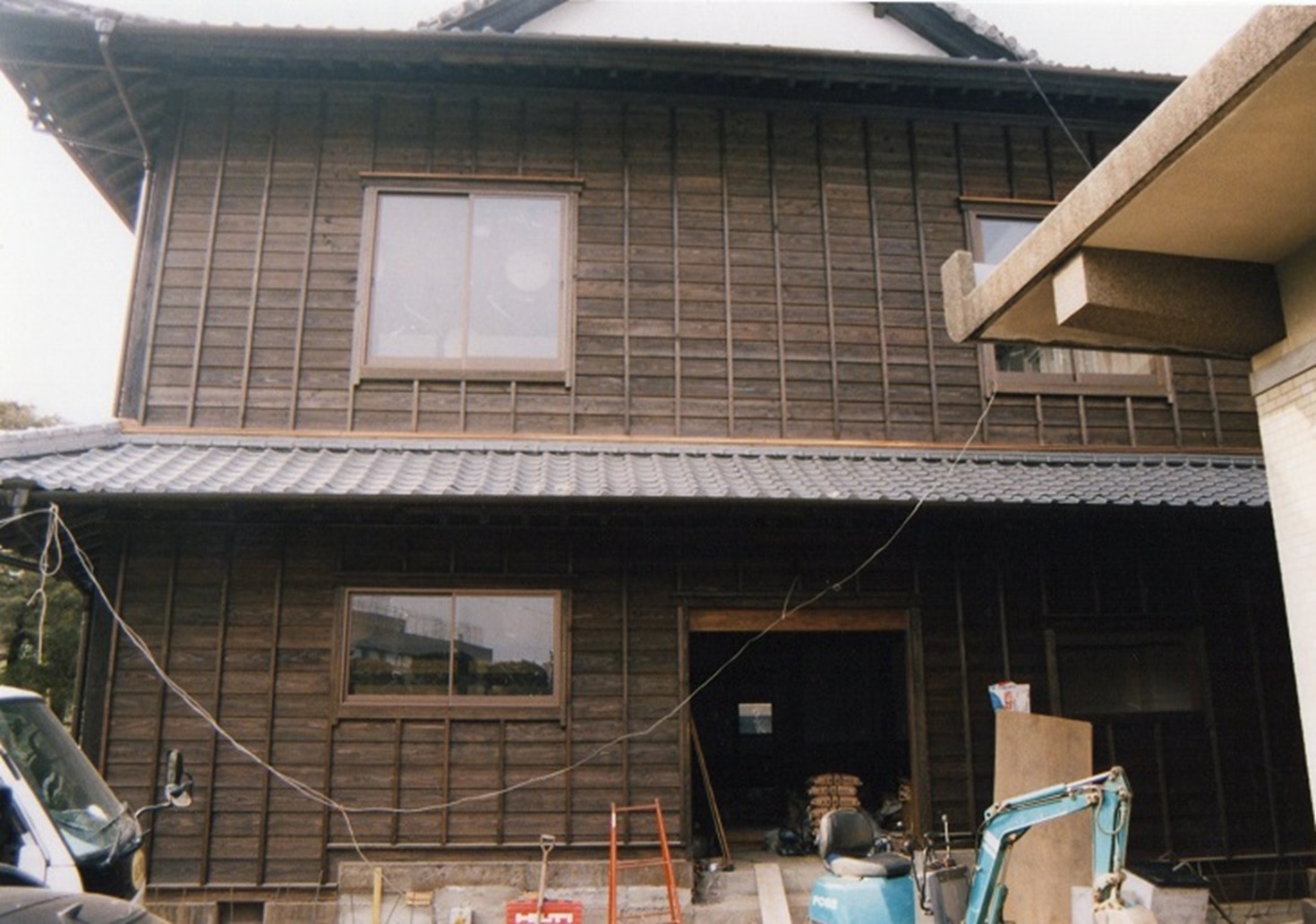

• １００年間守って来た杉下見板の外壁

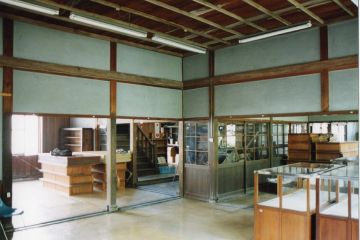

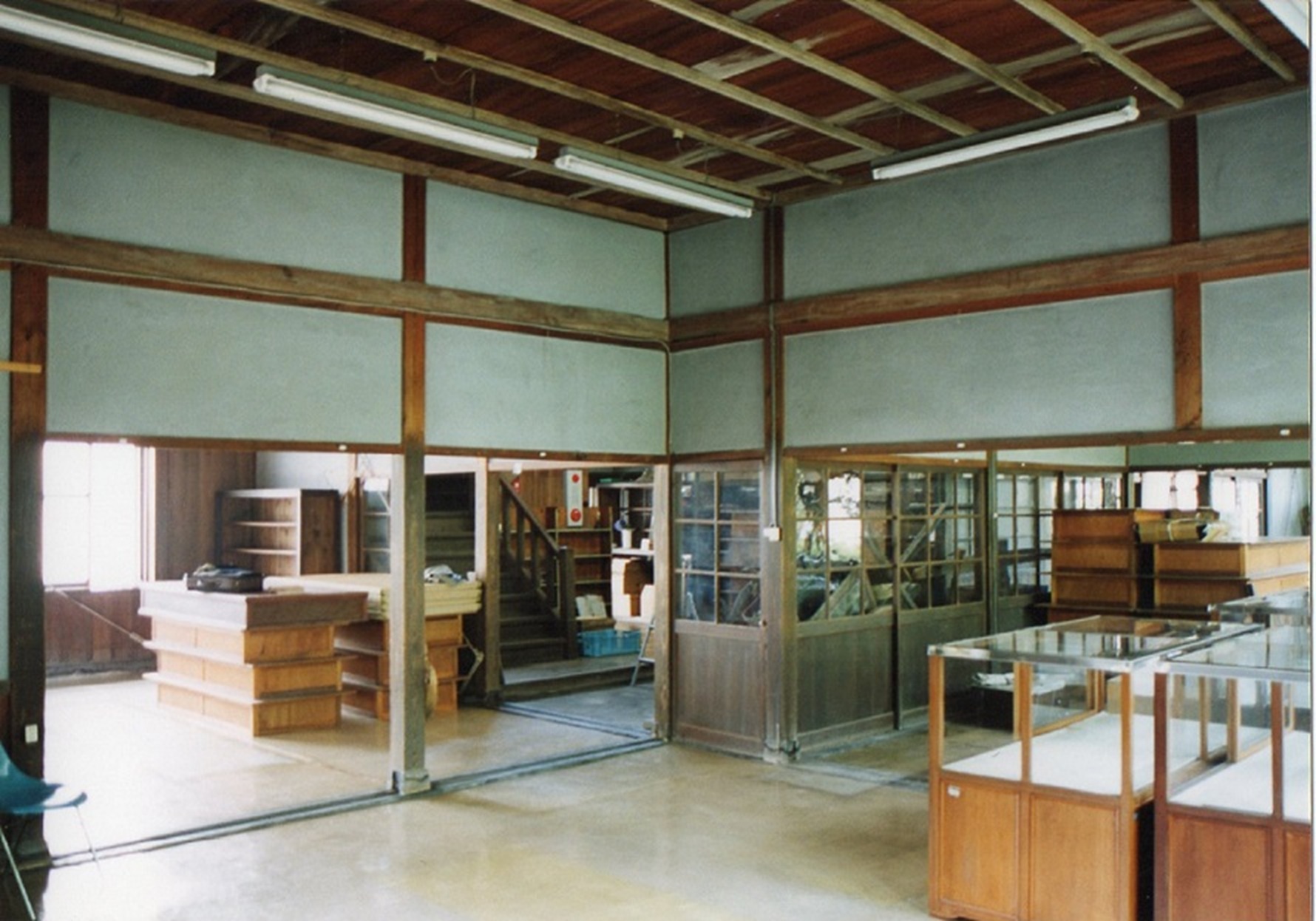

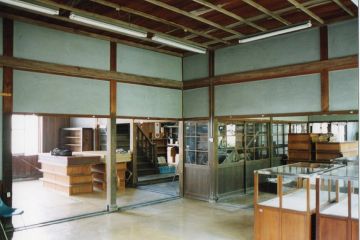

• 1階はコンクリートの土間でした。

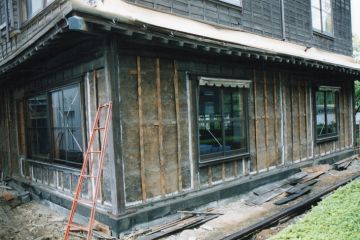

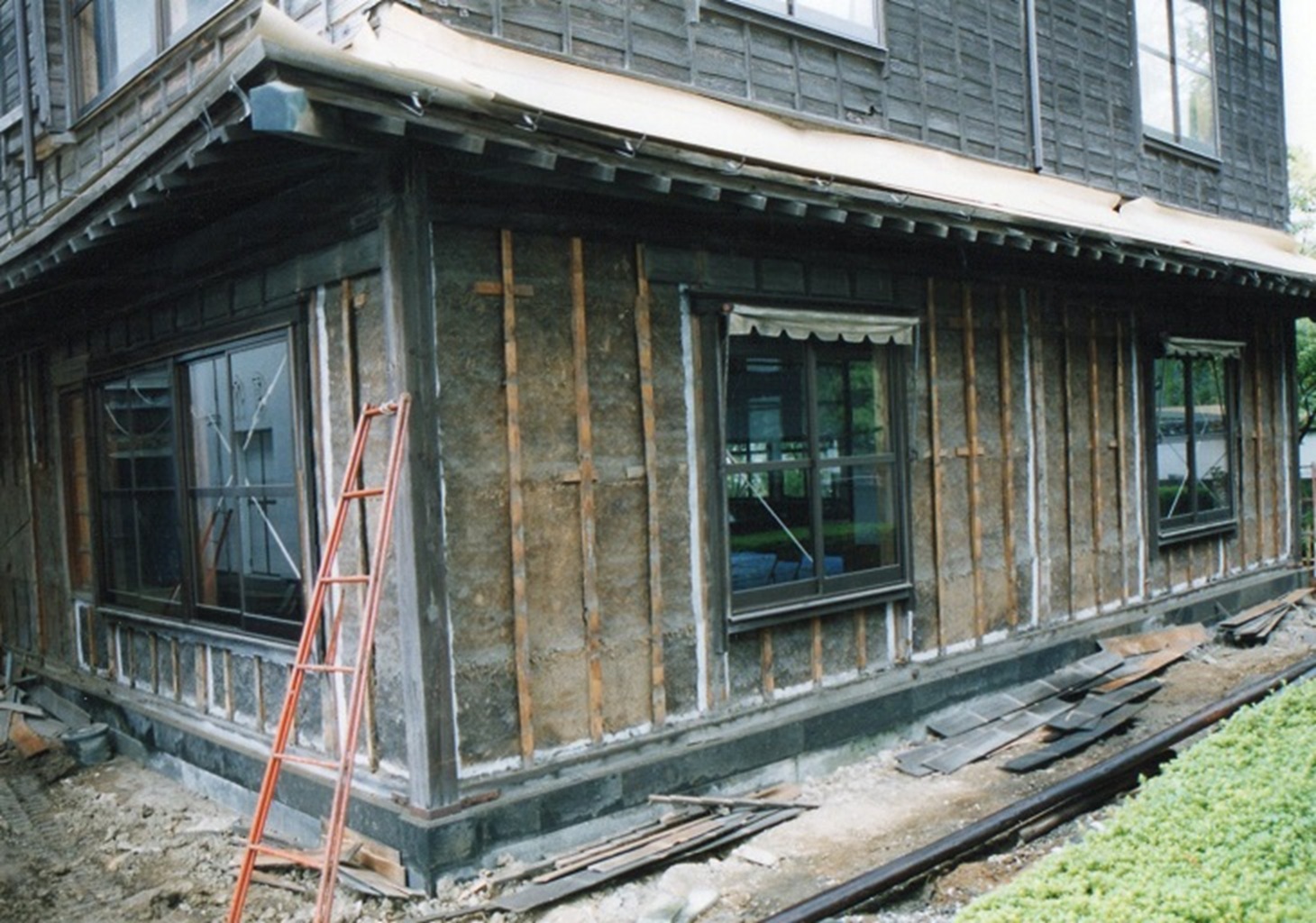

• 外壁の土壁の状態

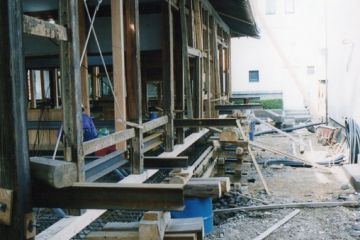

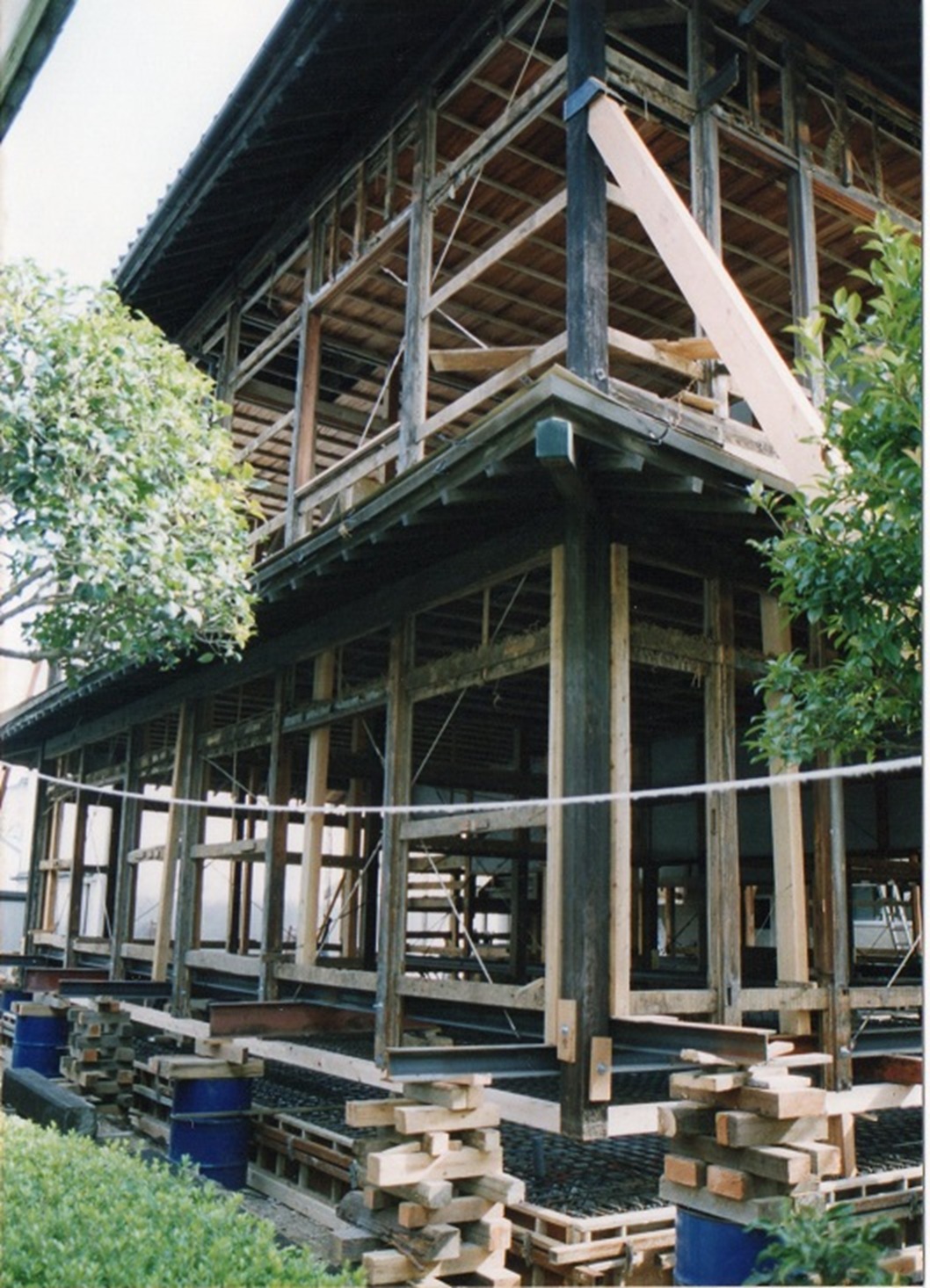

• 揚屋を行い南に曳家を行ました。い

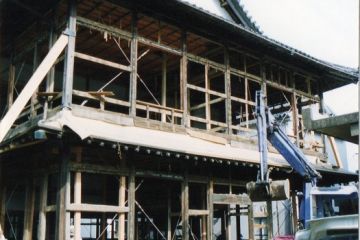

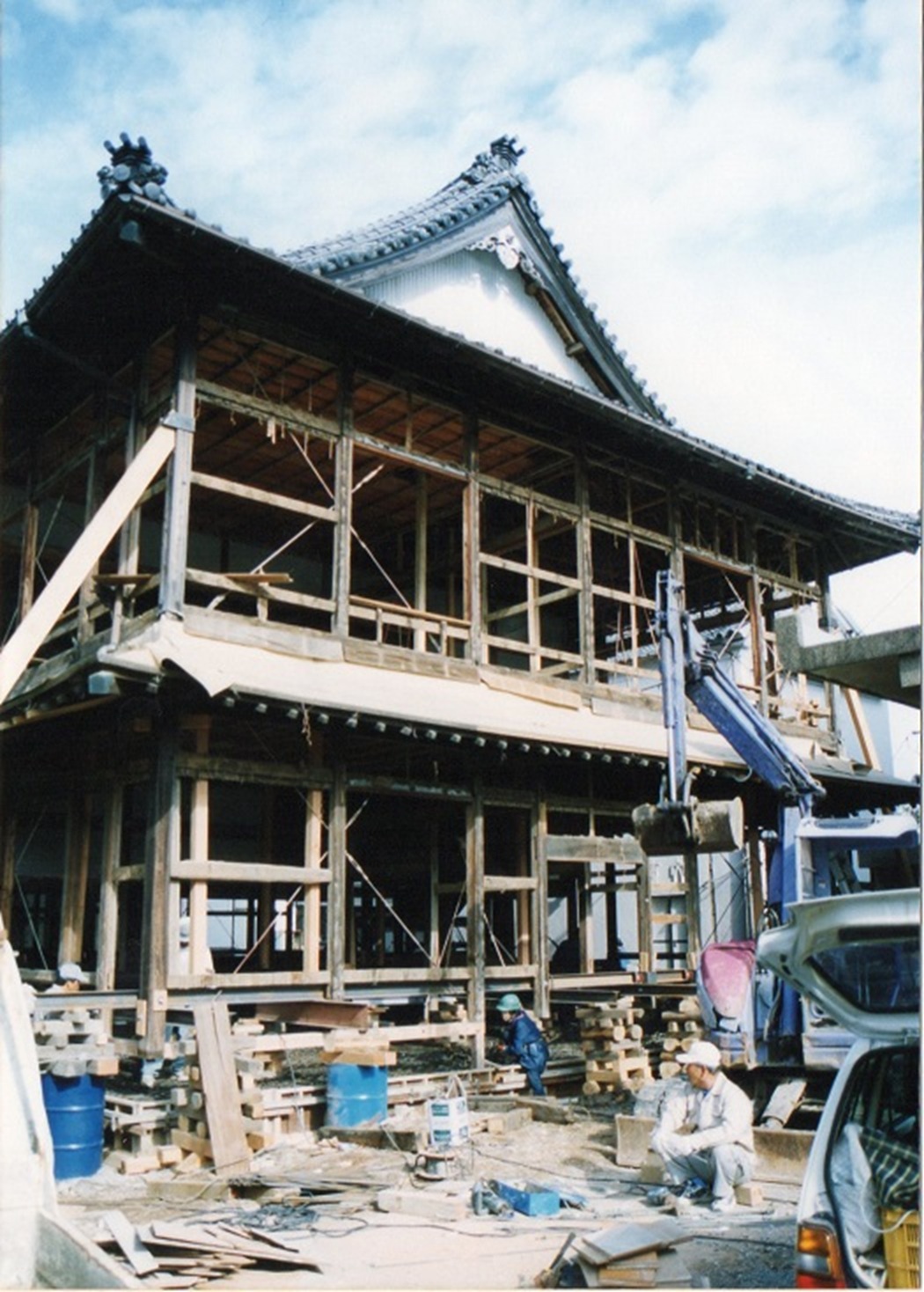

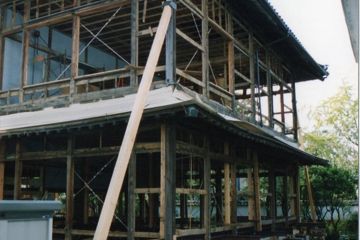

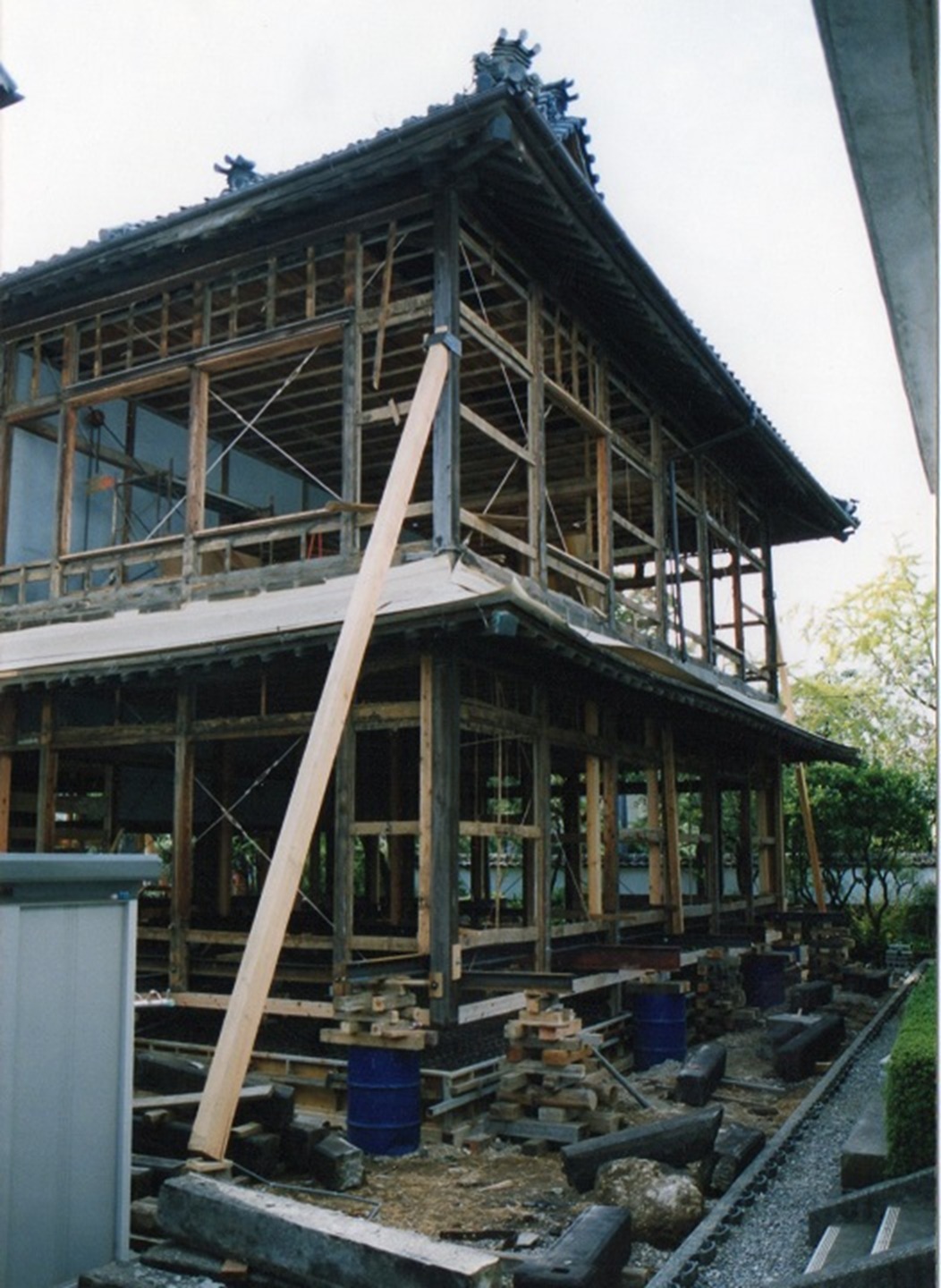

• 屋根はそのままで曳家をします。

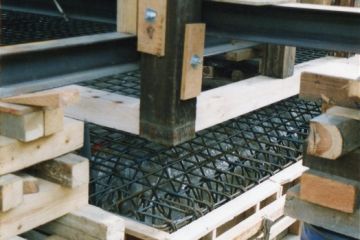

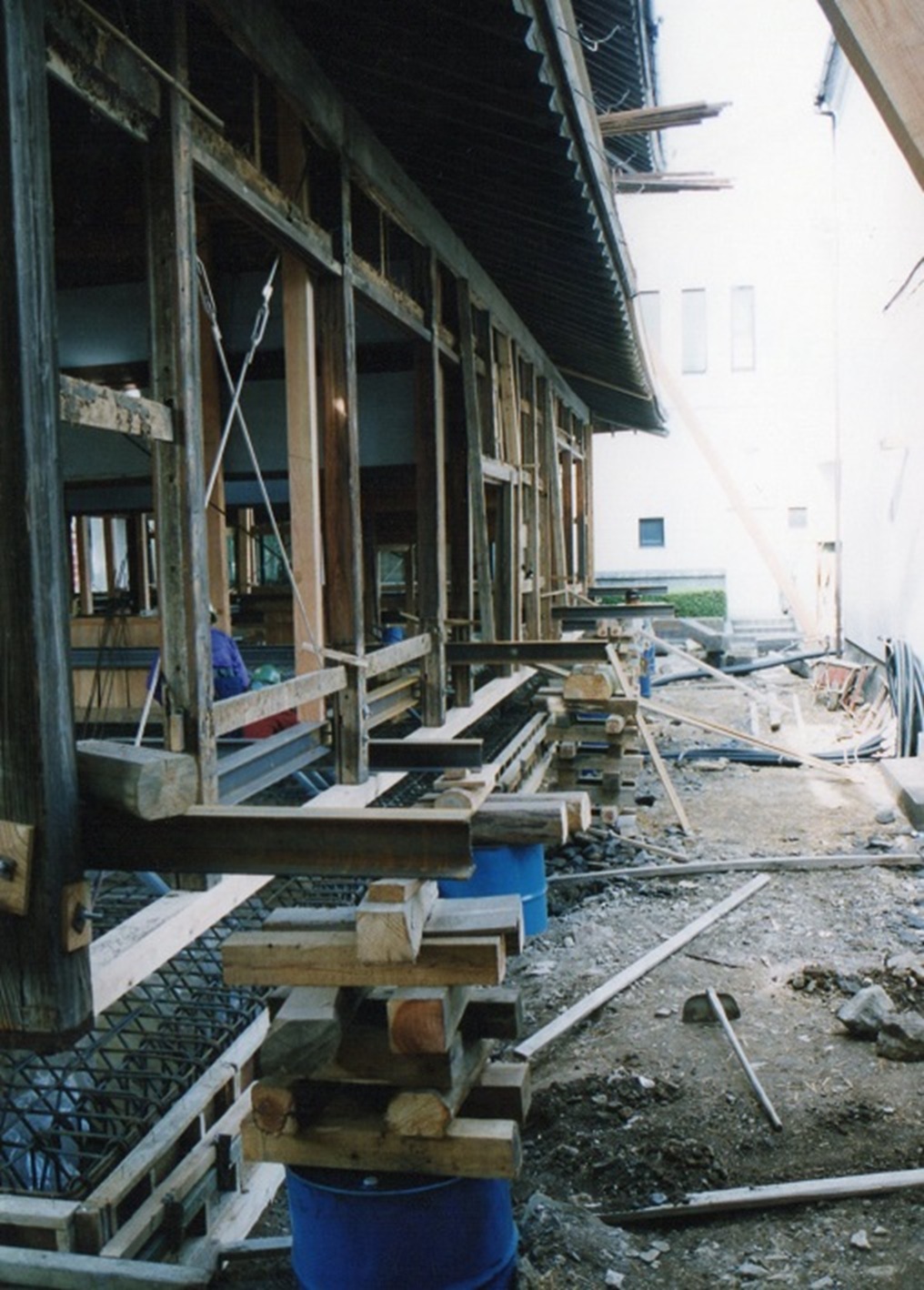

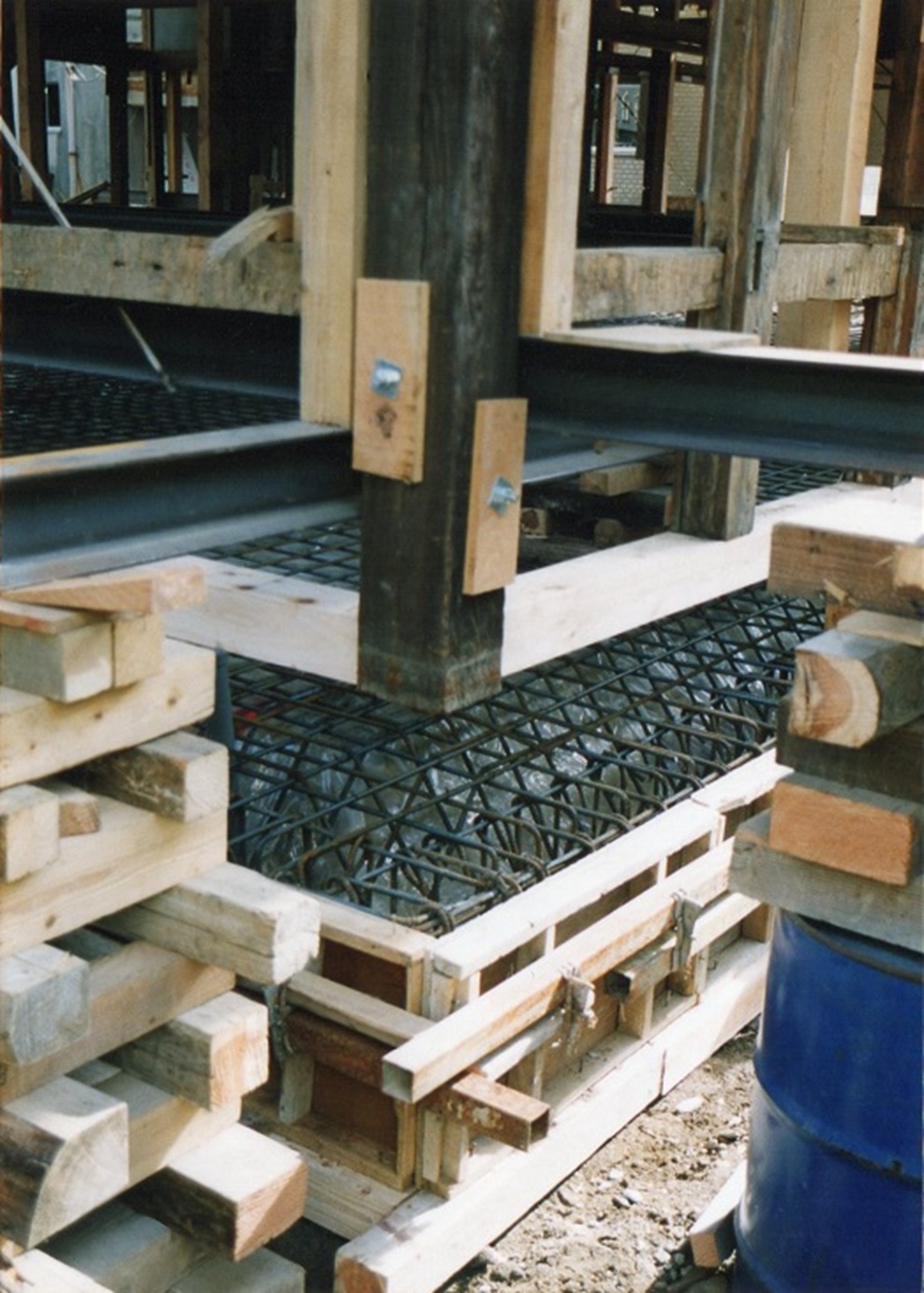

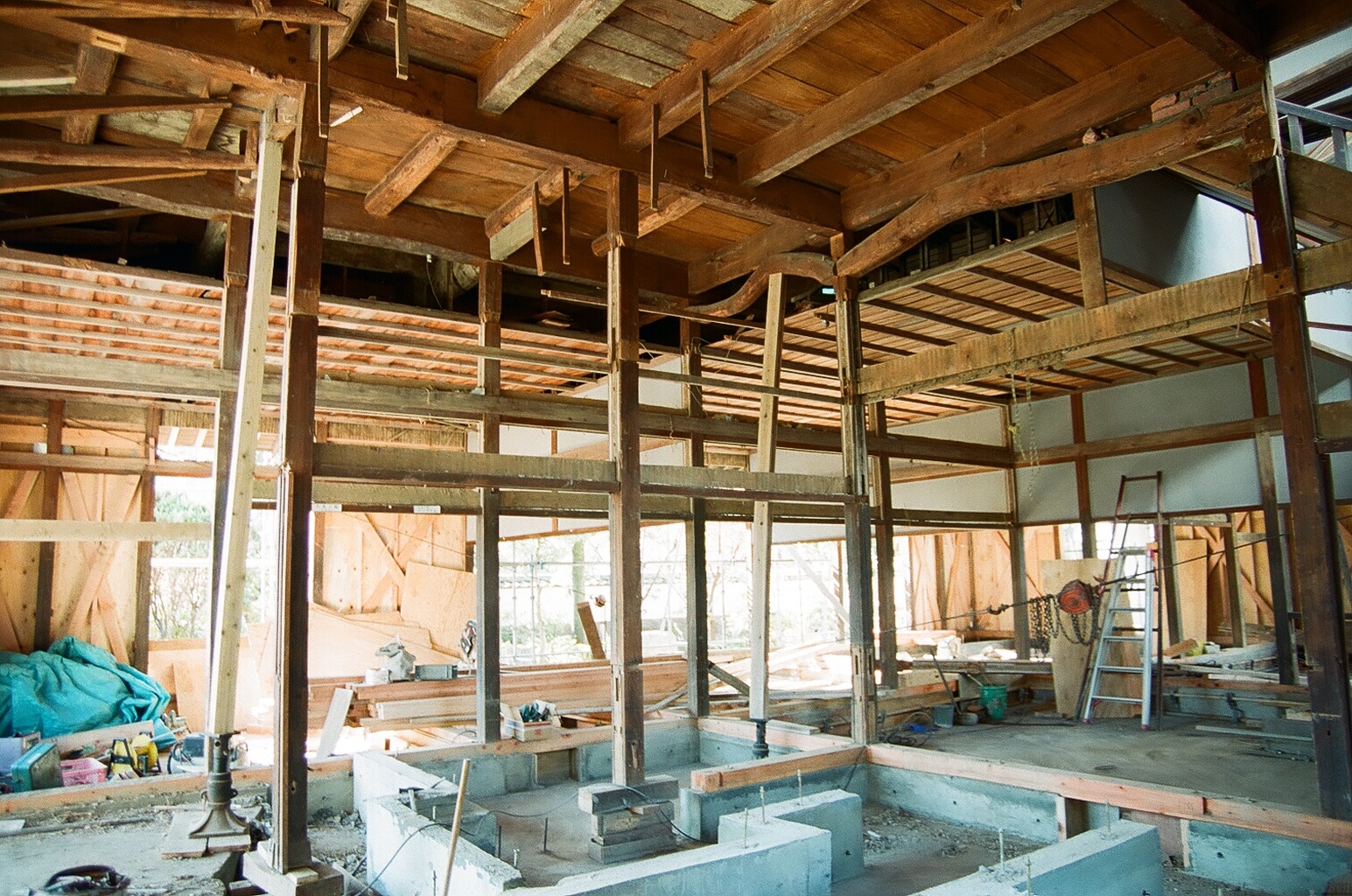

• 揚屋を行い、先に基礎を造ります。

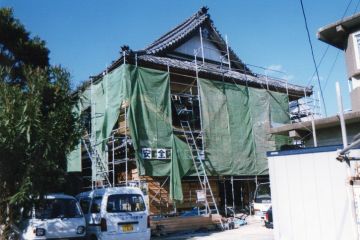

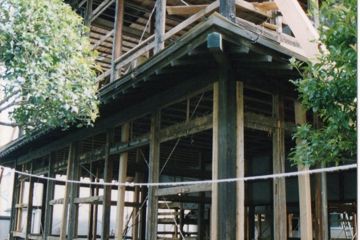

• 揚屋を行い南側に曳家を行いました。

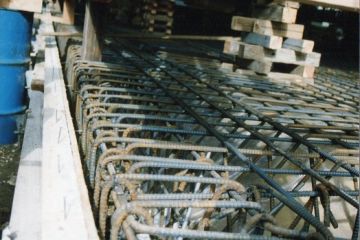

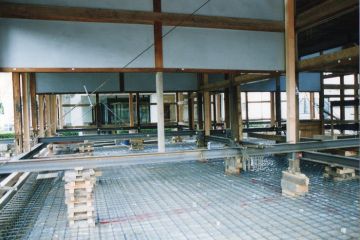

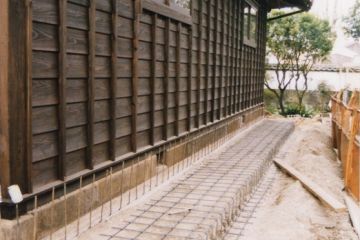

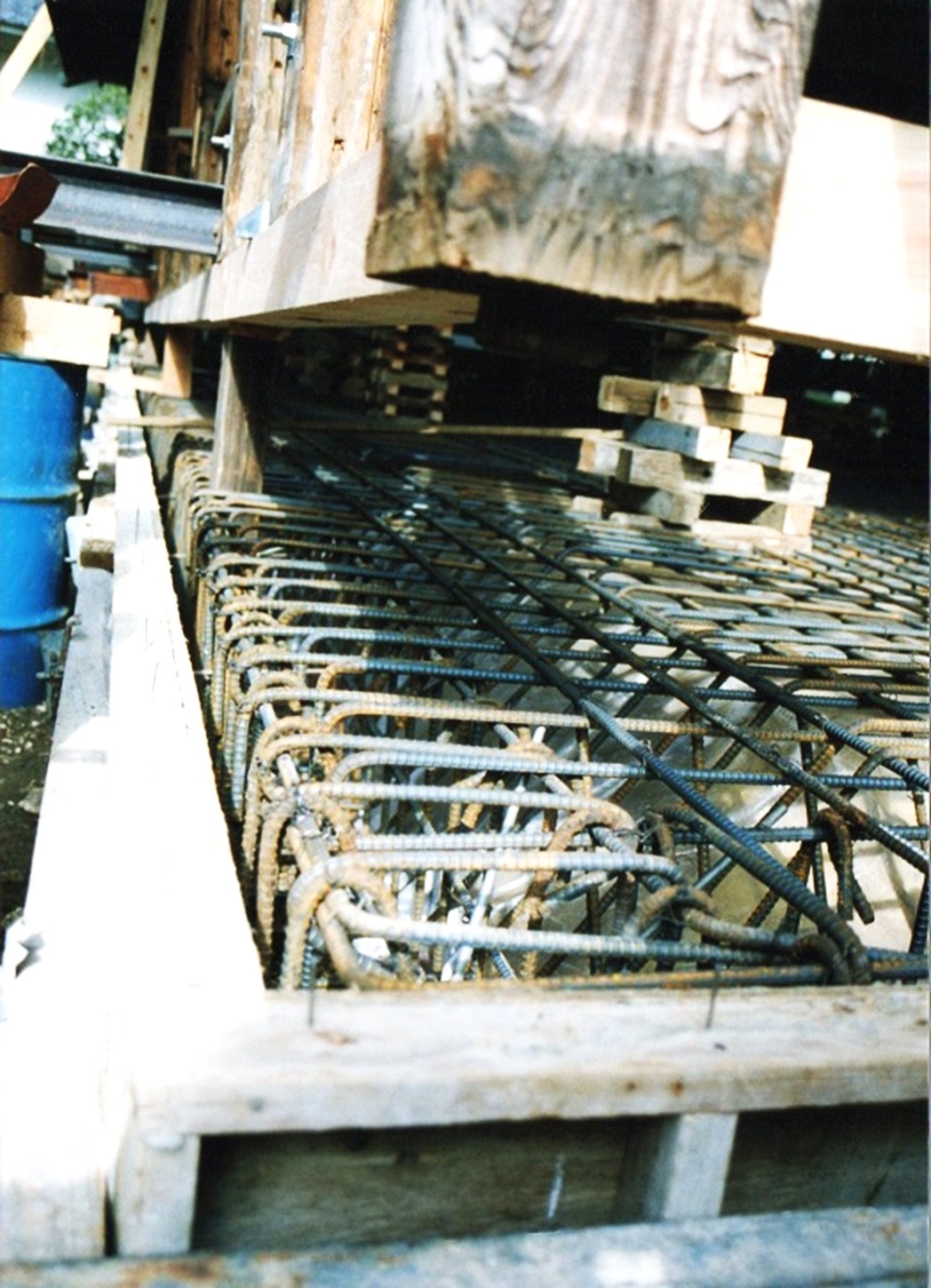

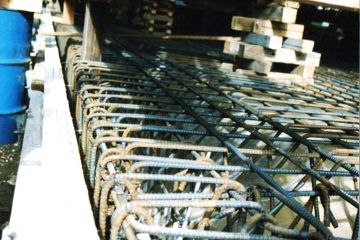

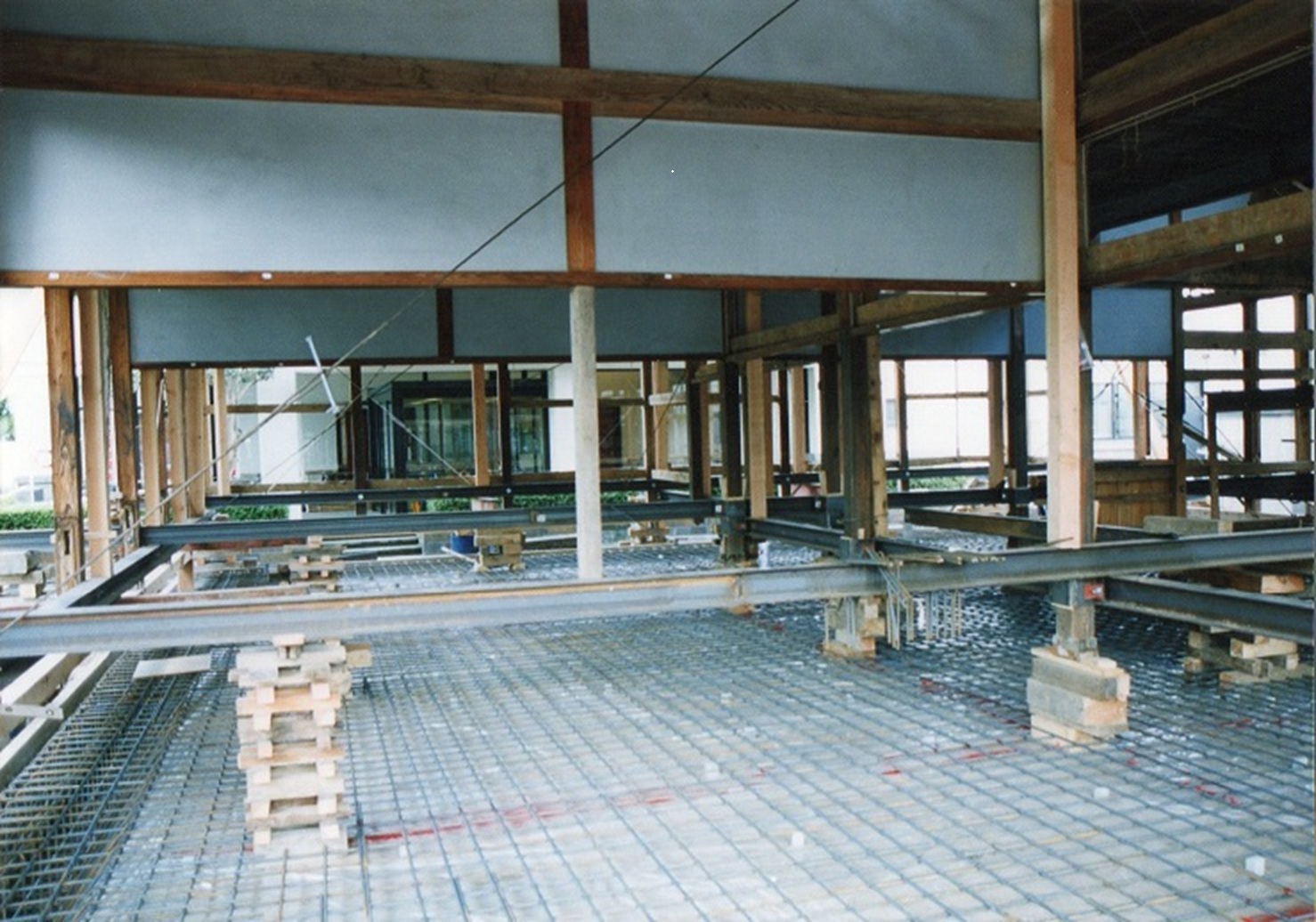

• ベタ基礎の配筋は鉄筋コンクリート造です。
• 周囲は地中梁のような形です。
•

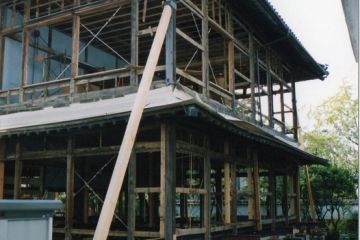

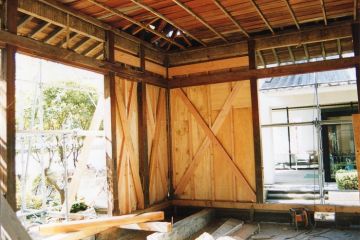

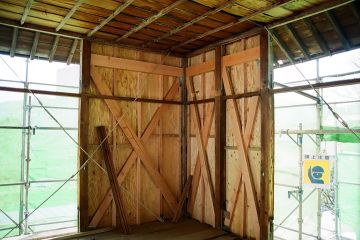

• 外回りの筋交いはダブルで入りました。

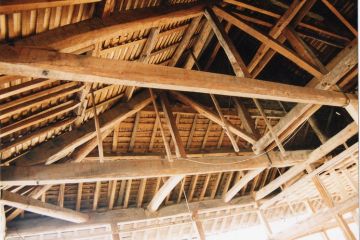

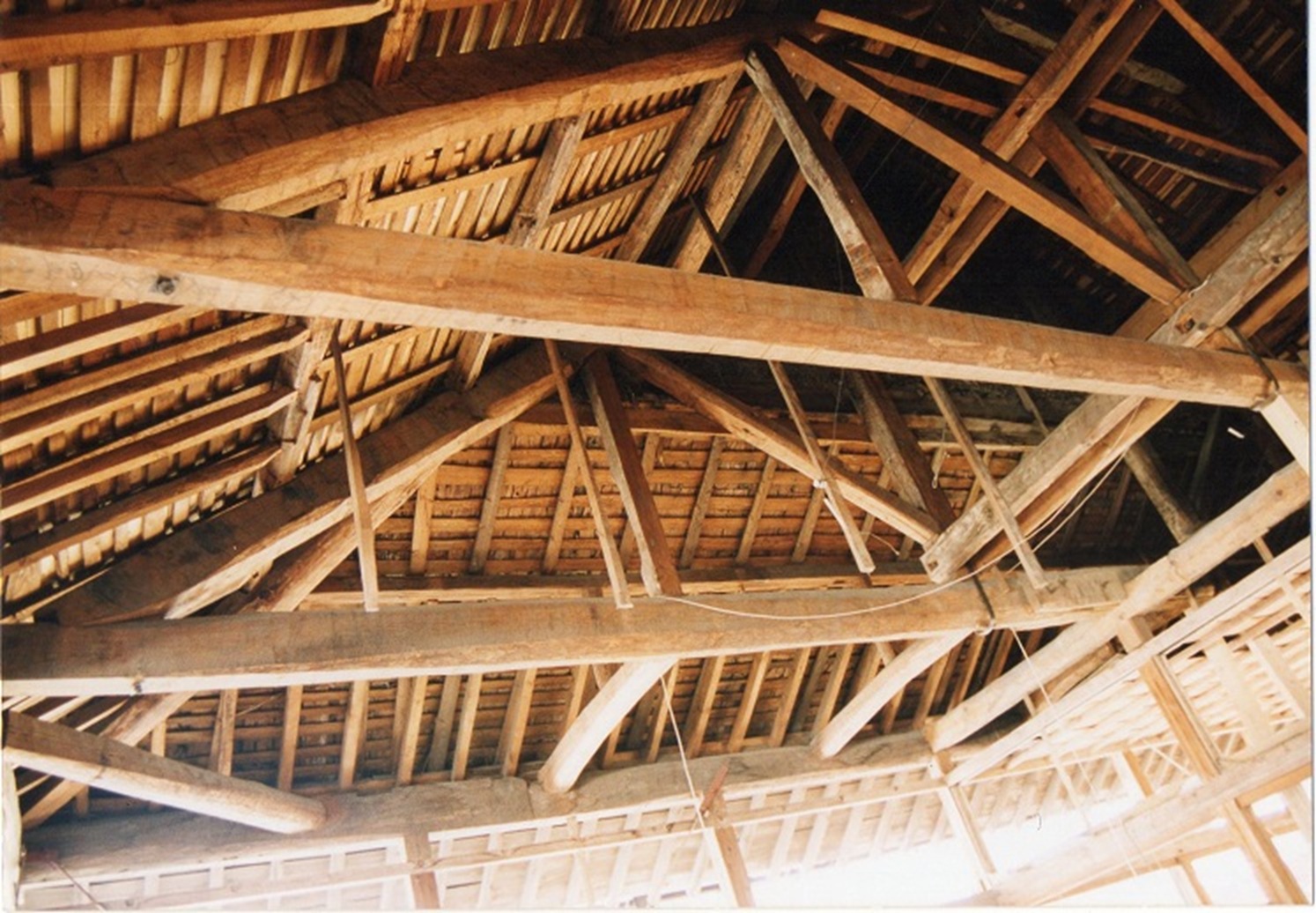

• 入母屋造りの小屋組み

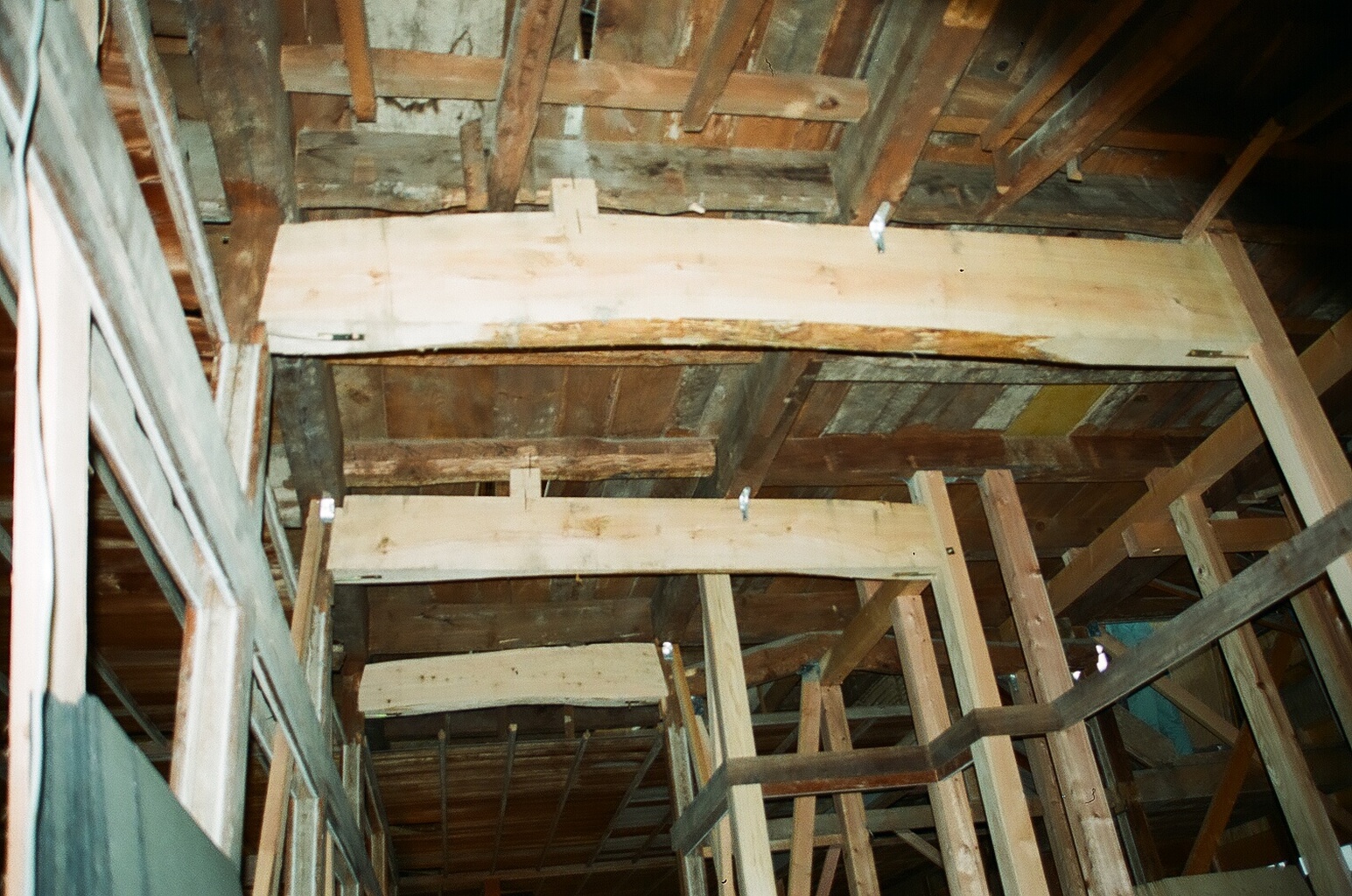

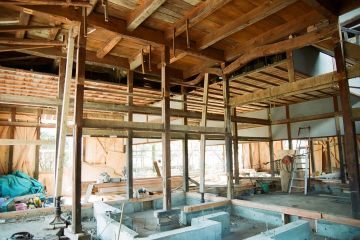

• 間取りを変えた部分は新材で補強

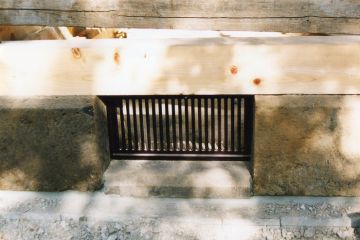

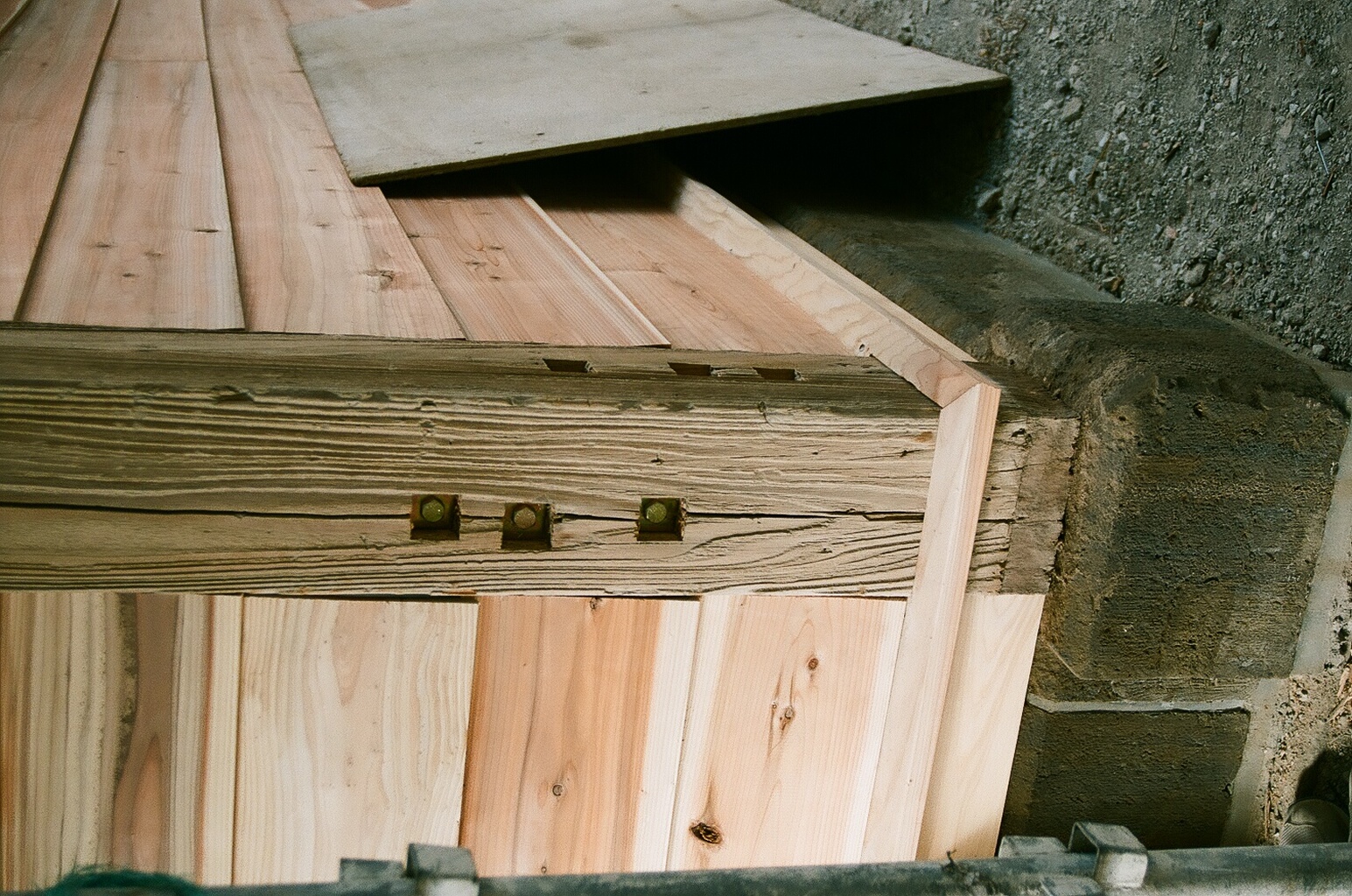

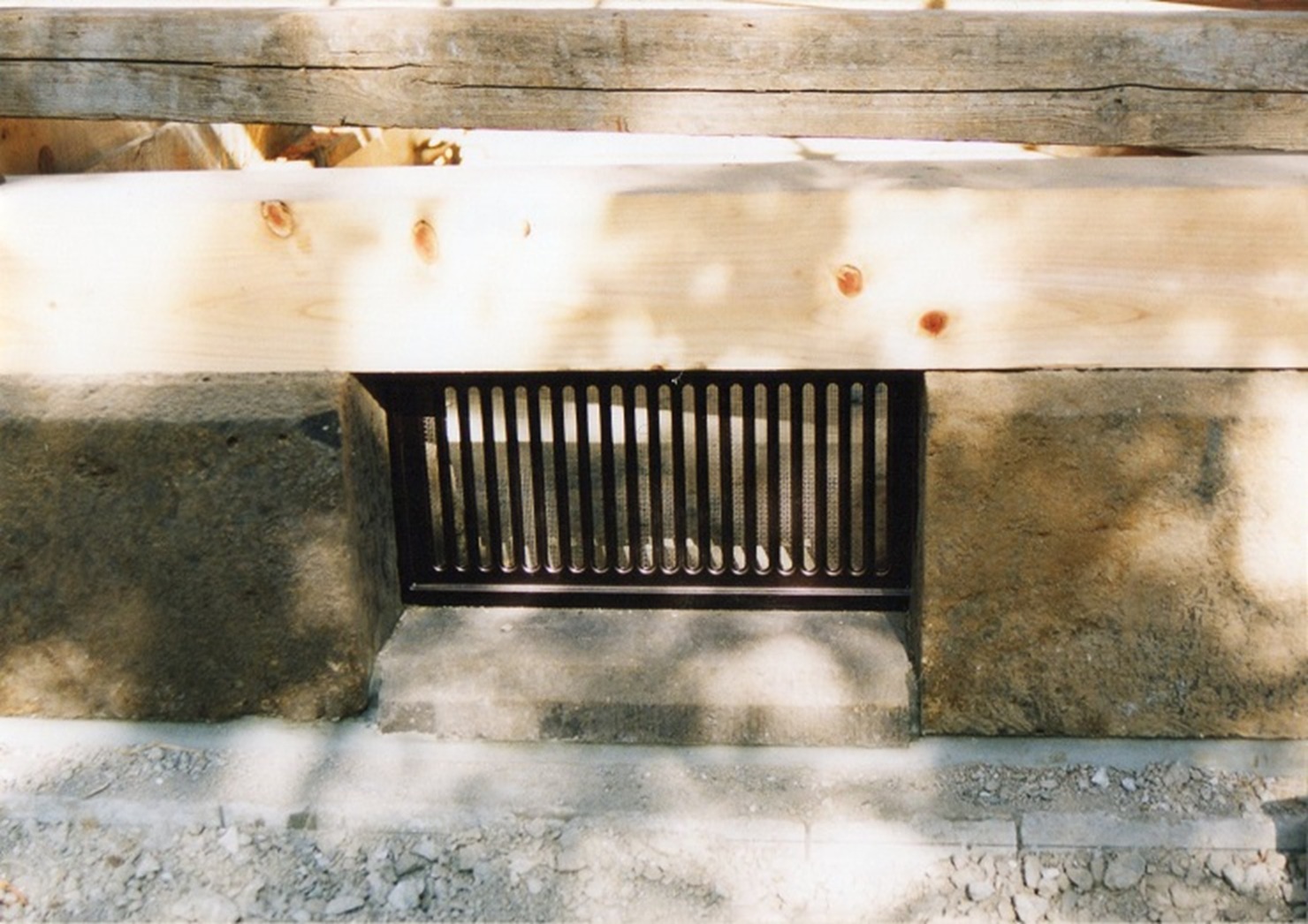

• 通気口、既存の臼杵石の基礎石は利用します。
• 隅部分の基礎の臼杵石わ大きいです

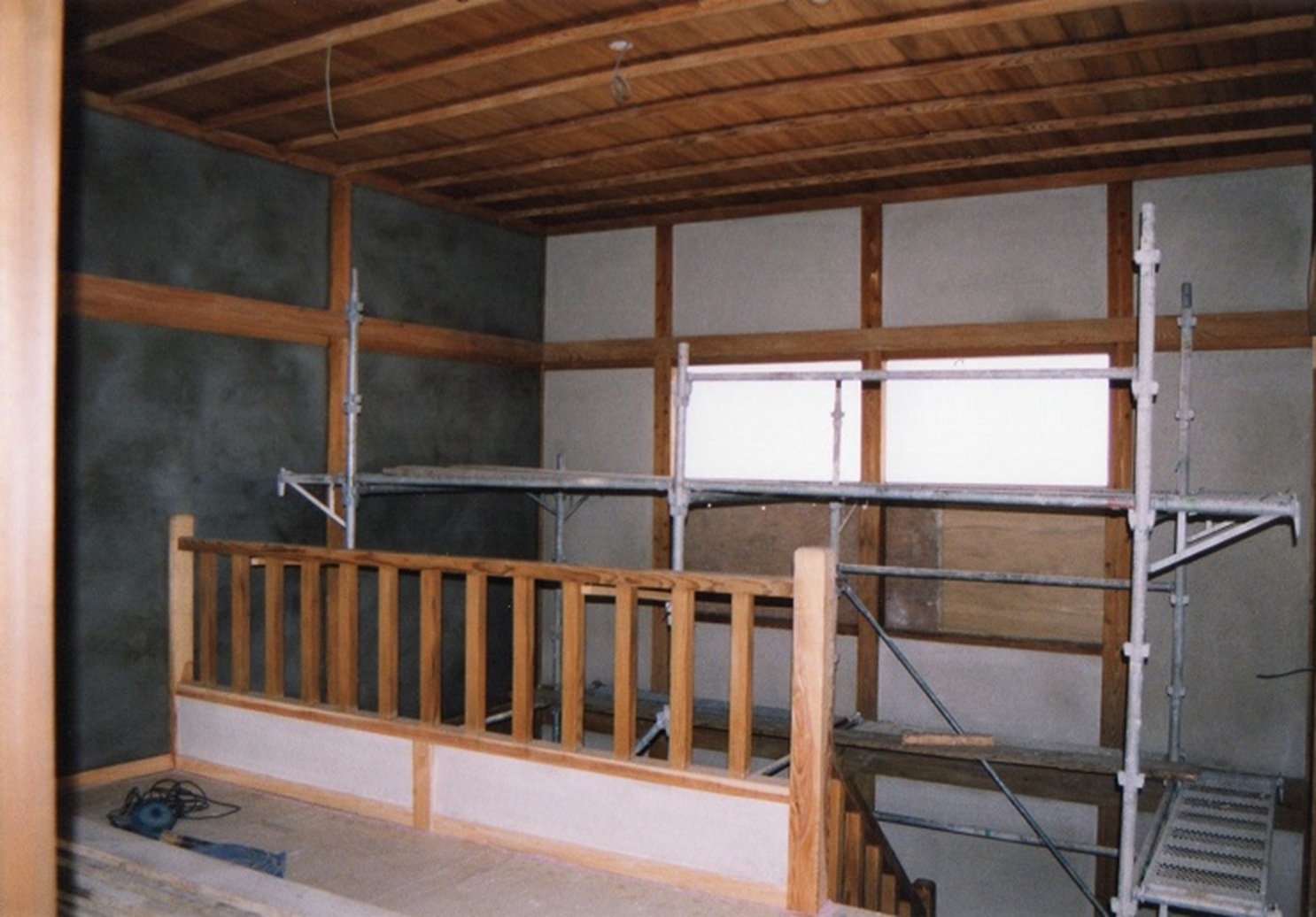

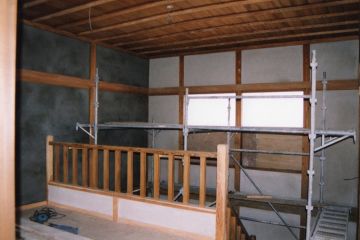

• ２階の手すりはかさ上げしました。

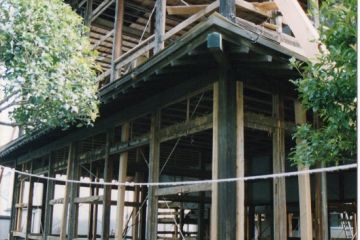

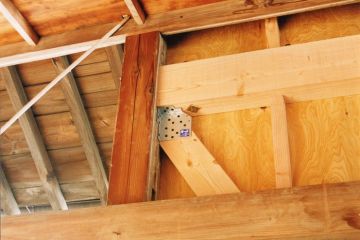

• 外回りは庇の桔木があるので、中間に梁を入れ筋交いを取り付けました。

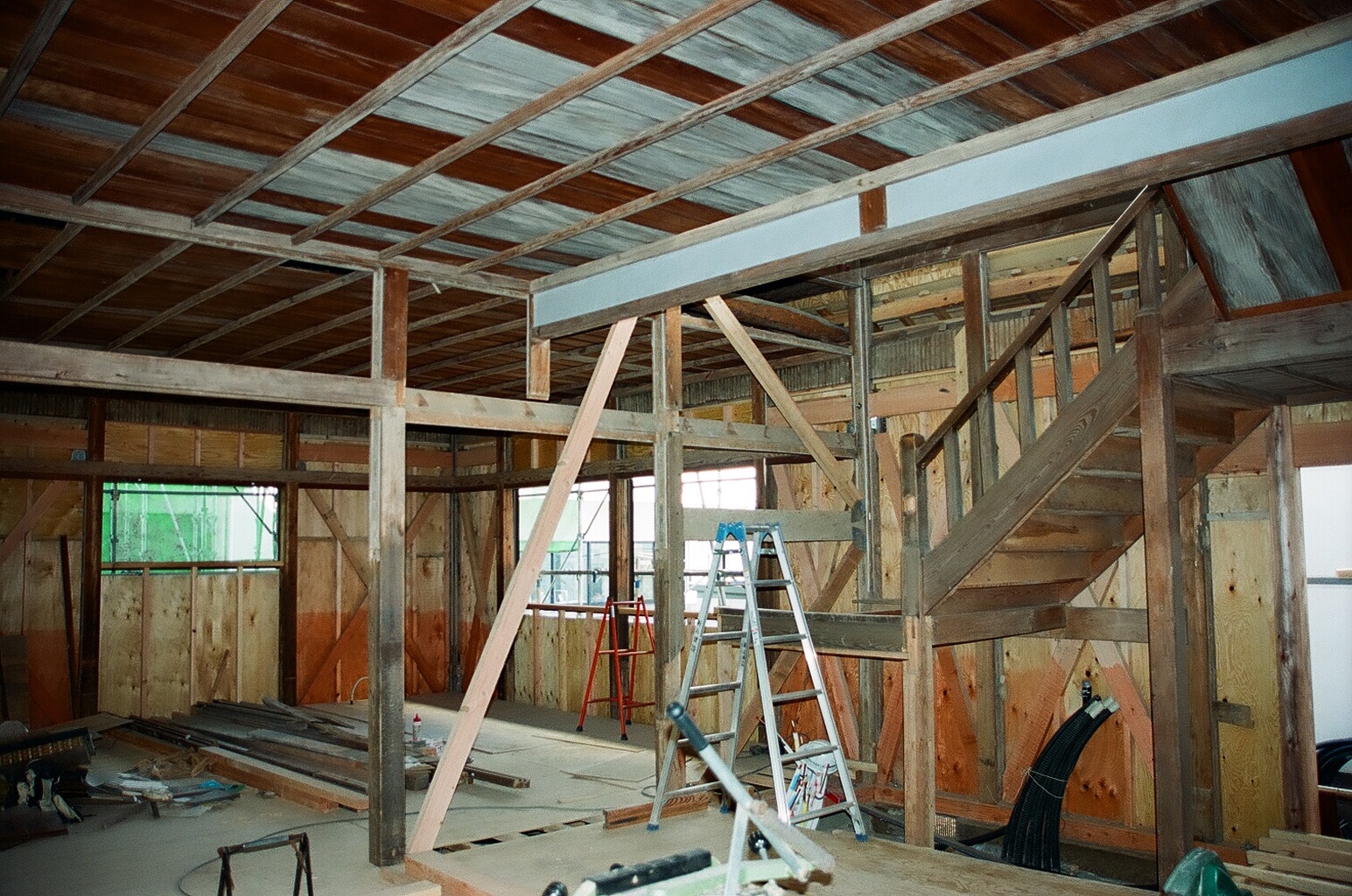

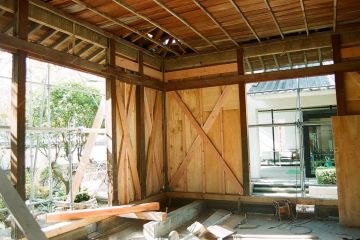

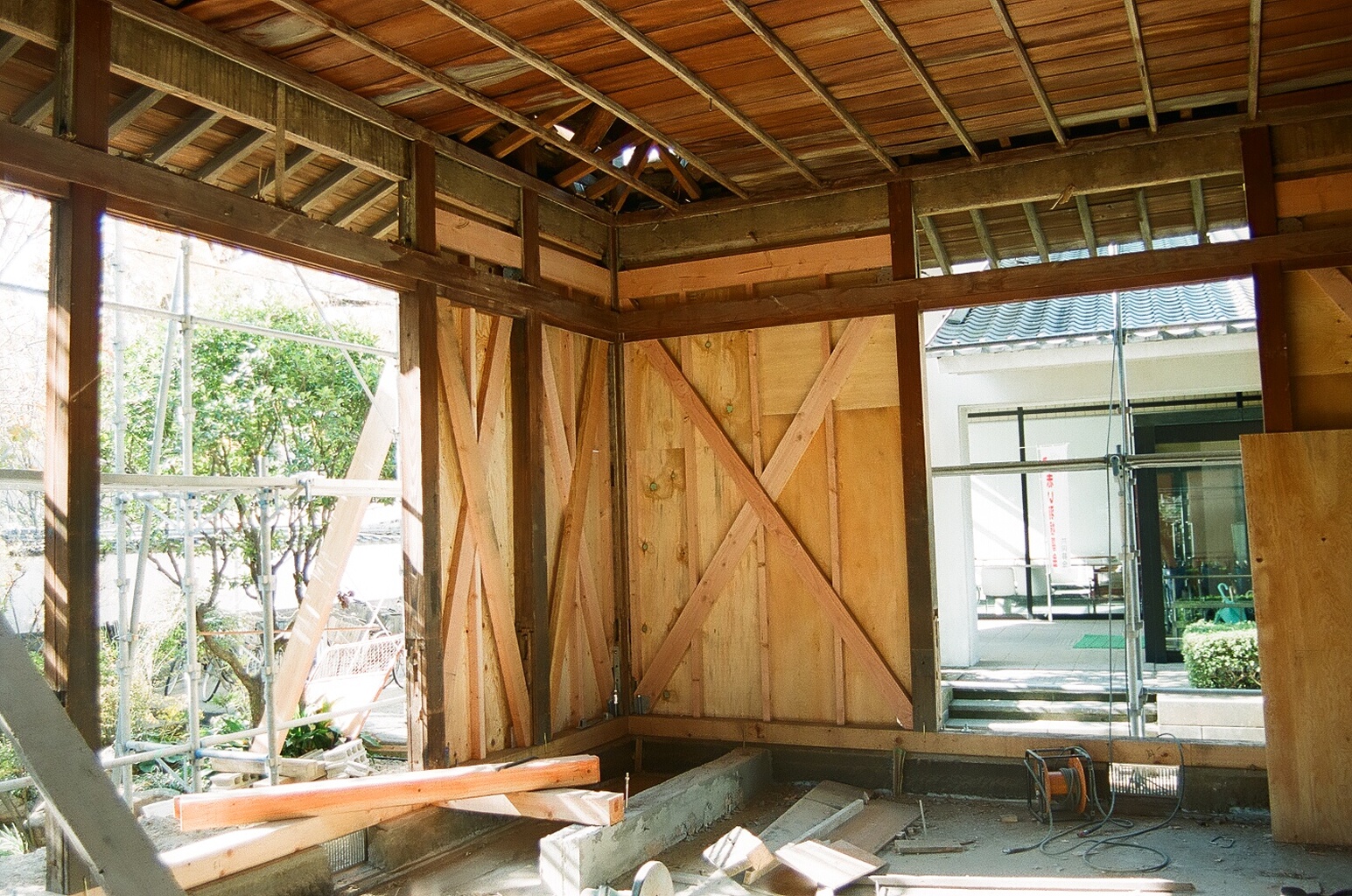

• １階も同じ方法で施工しました。

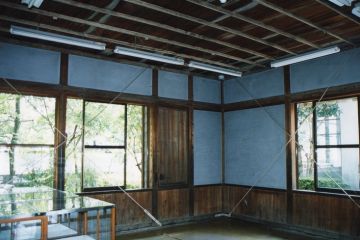

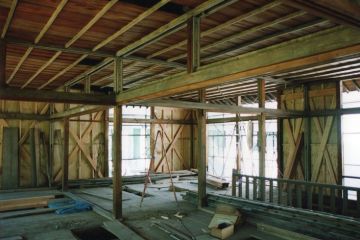

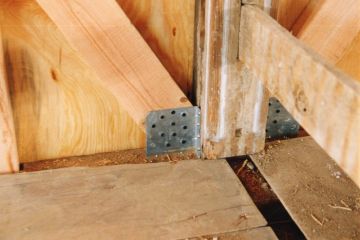

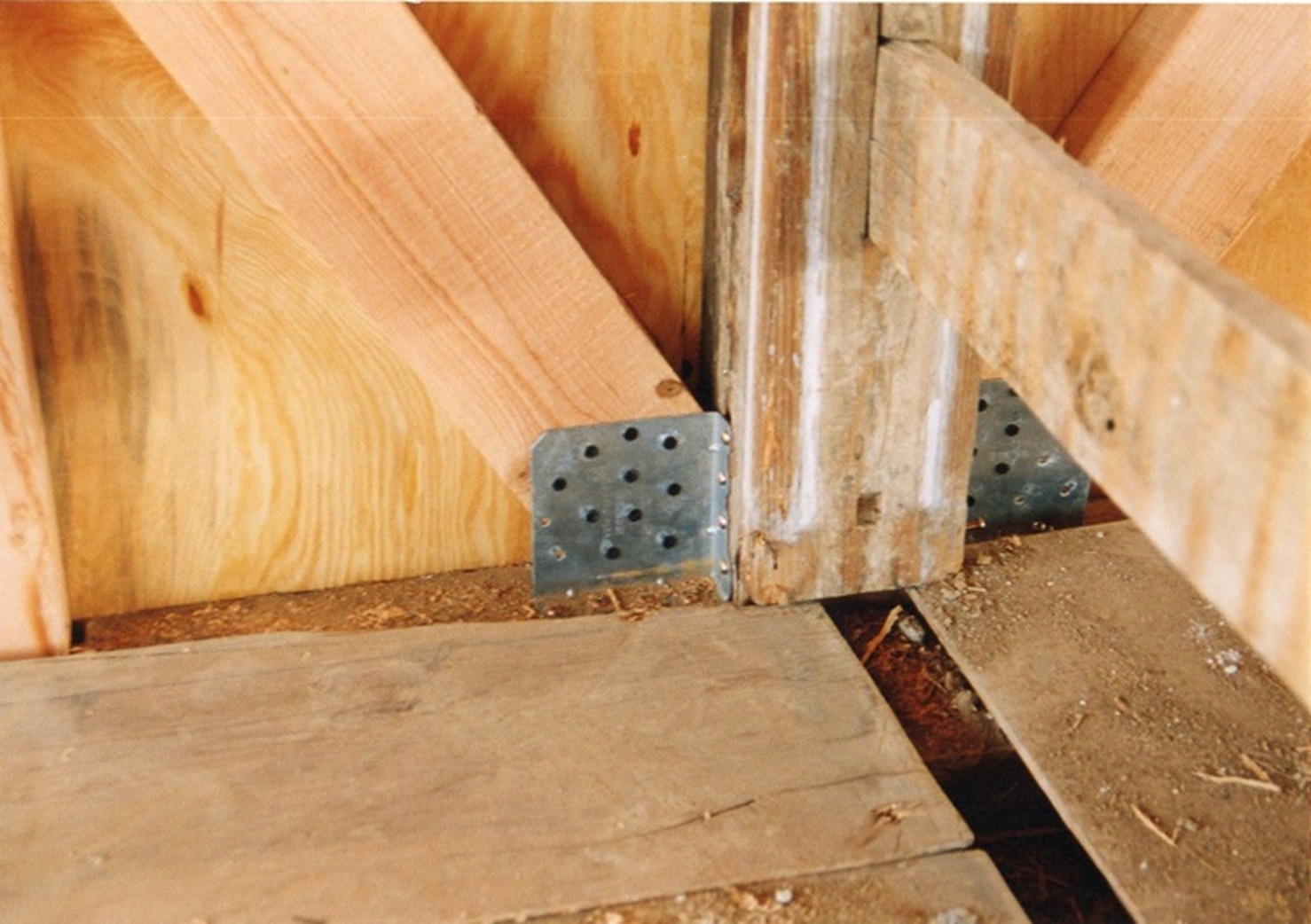

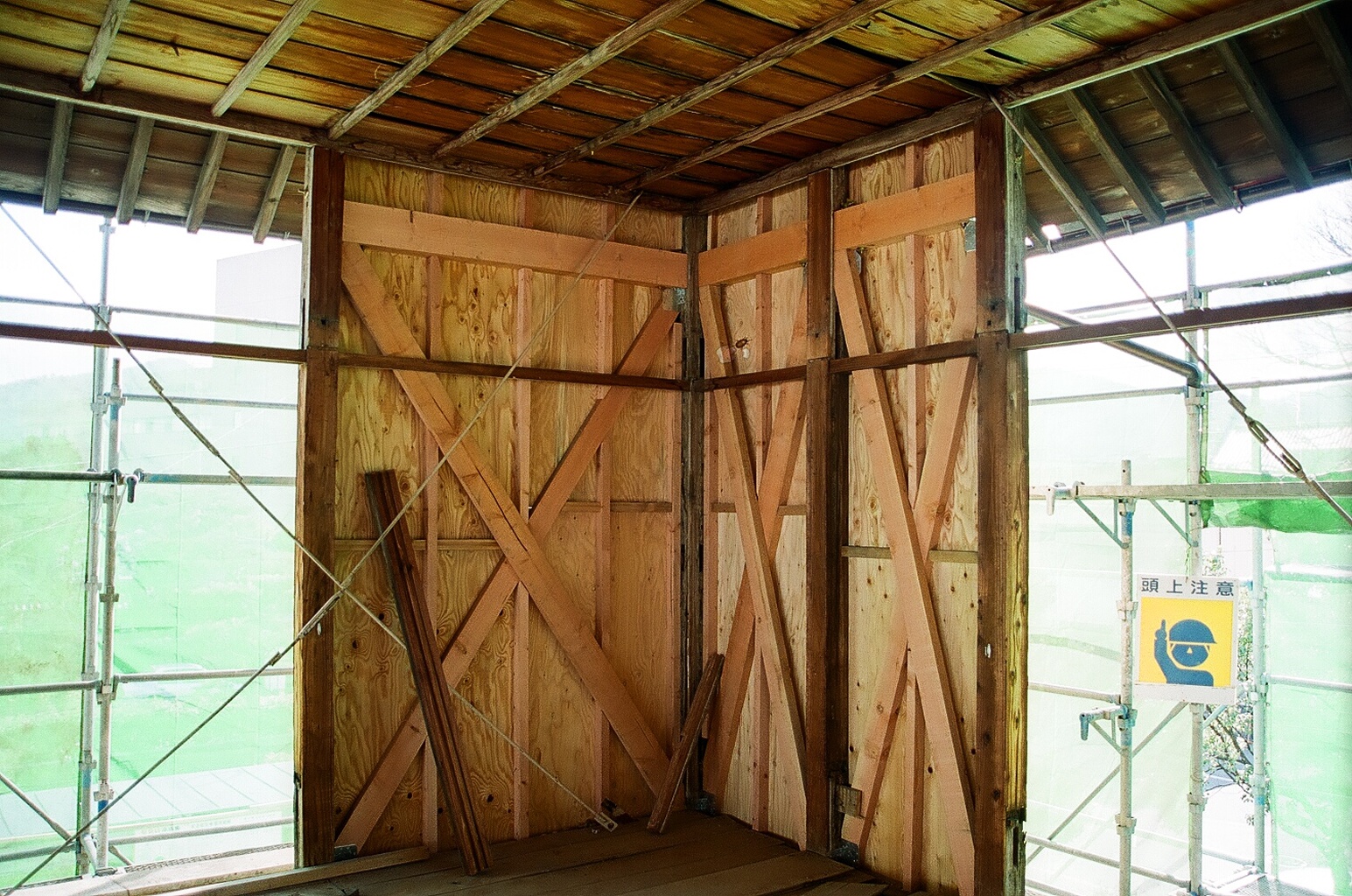

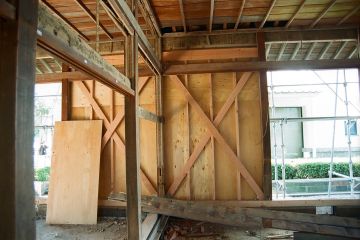

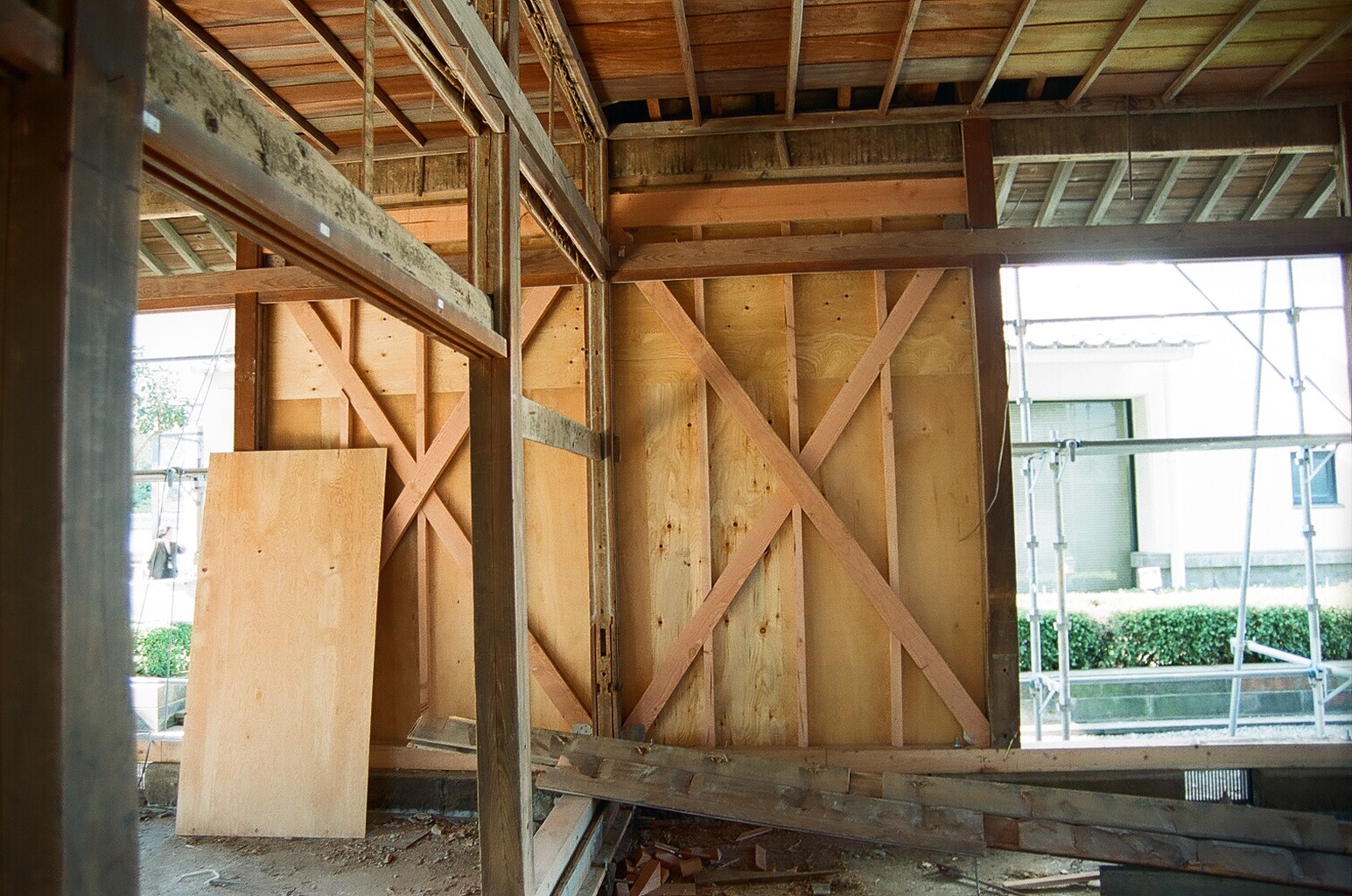

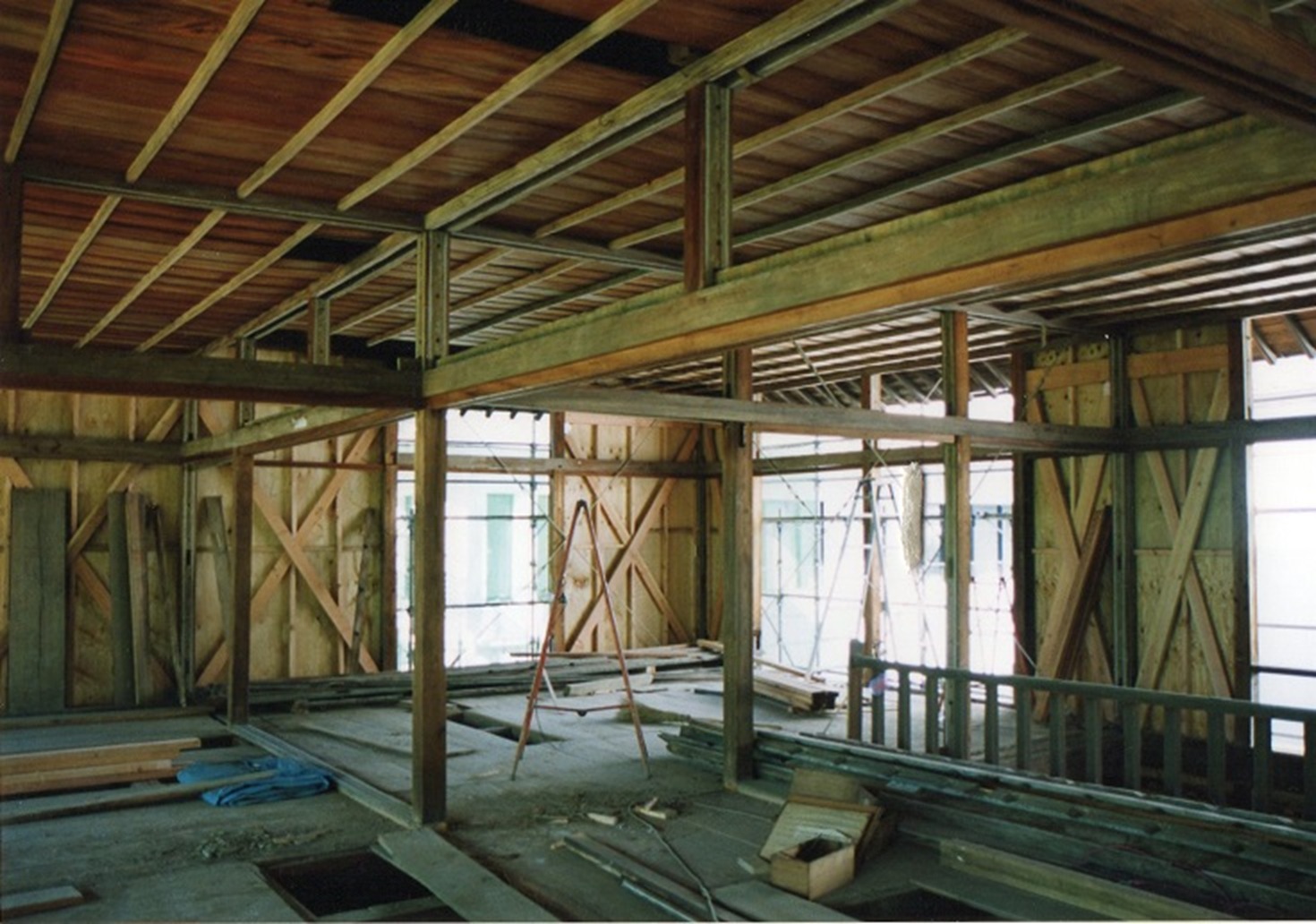

• 周囲の耐震壁が造れる部分的にはすべて筋交いを取り付けました。
• 住宅と違い階高があります。

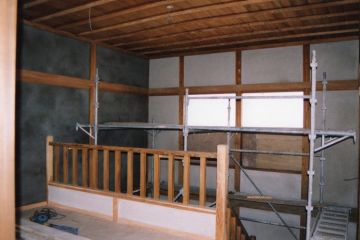

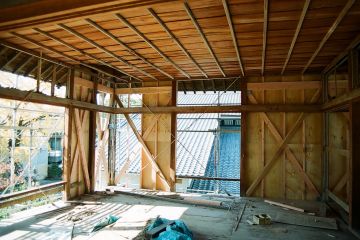

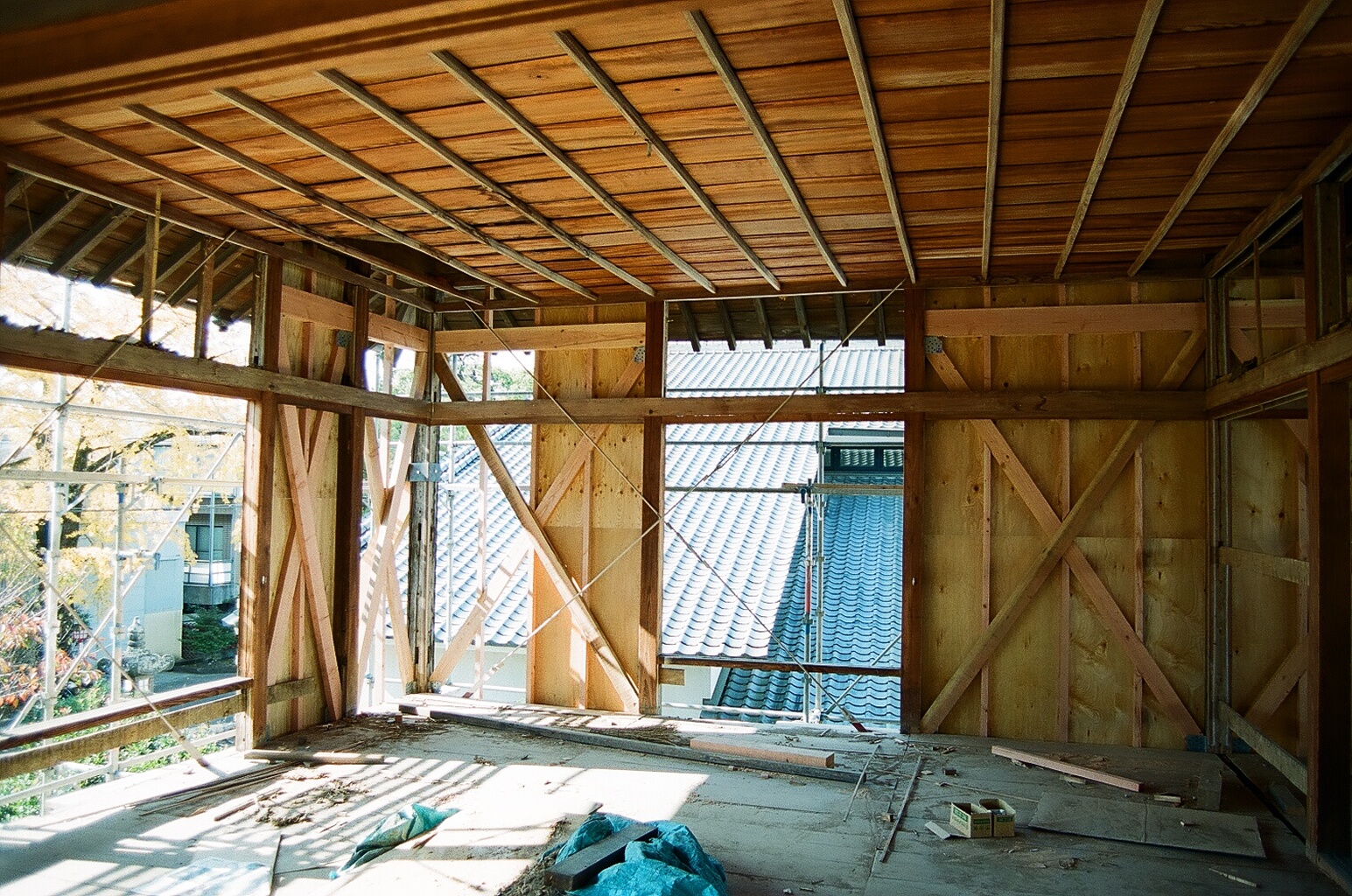

• ２階も既存の棹縁天井を入れたままで筋交いを取り付けました。

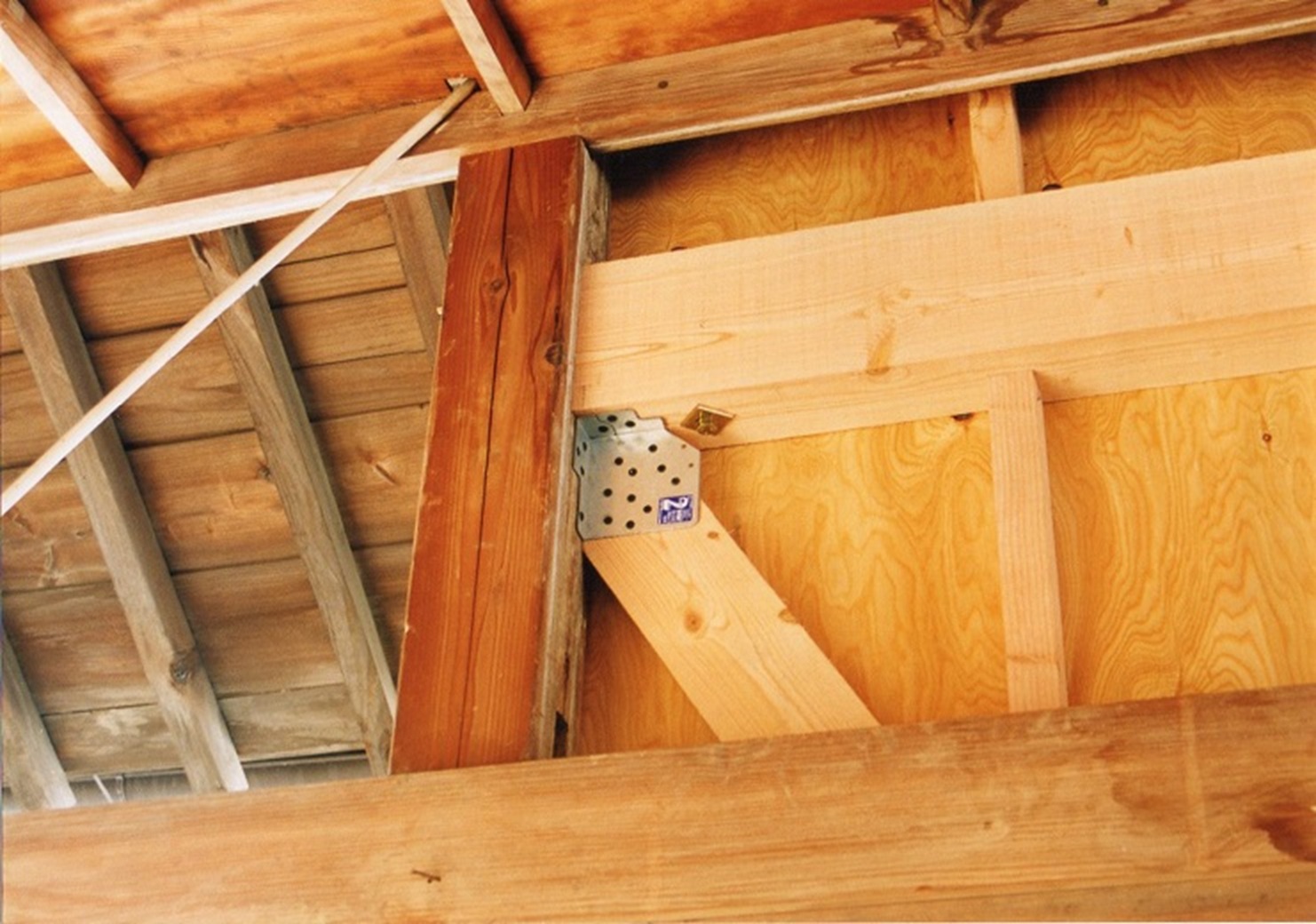

• 下屋の庇が羽根木の構造のため筋交いを入れるのが困難でした。途中の小梁入れ筋交いを入れる工夫をしました。この方法は他の社寺建築の補強方法にも使えそうです。
•

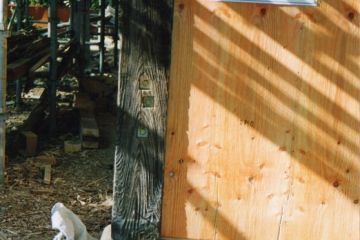

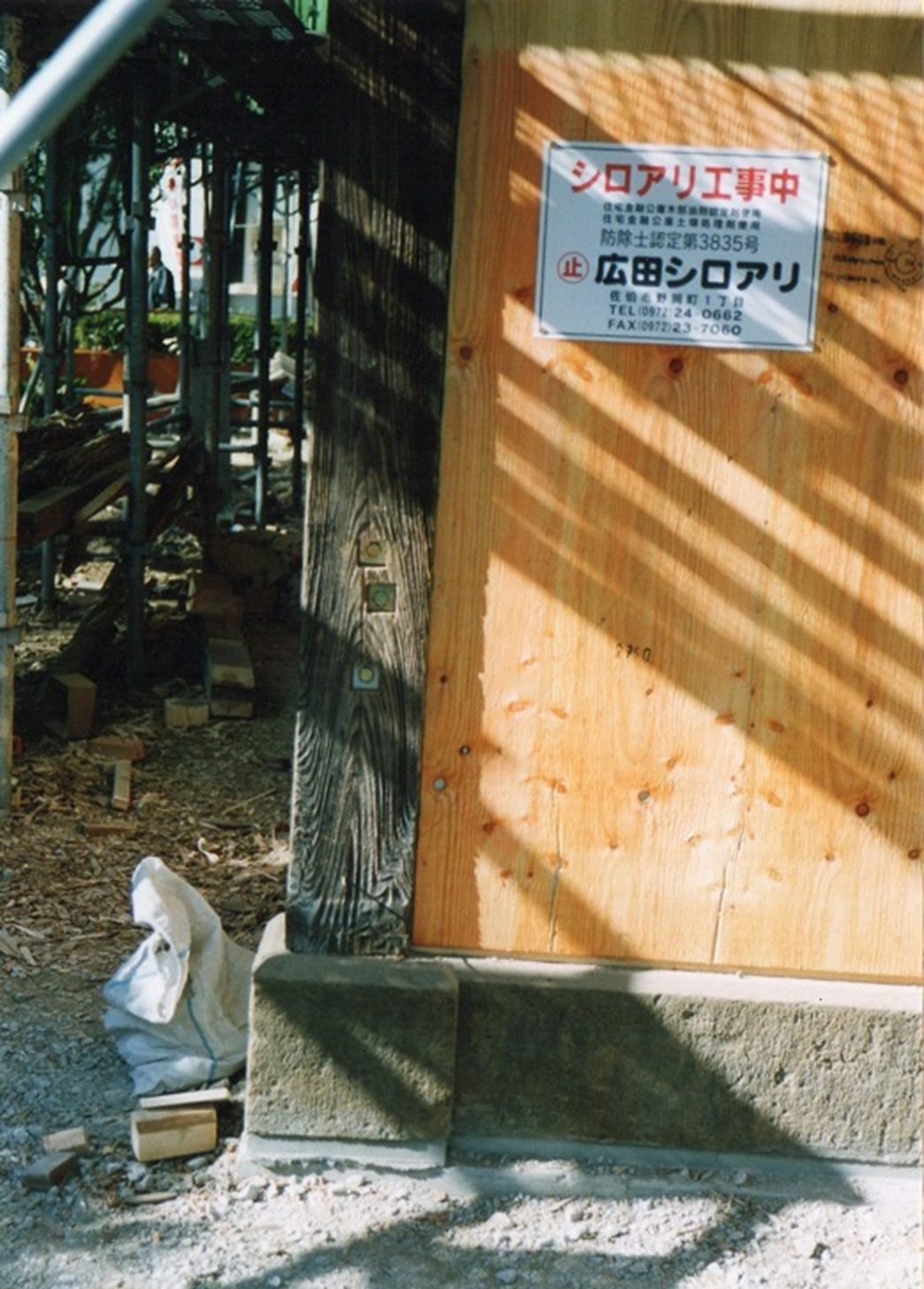

• 杉の柱なのでシロアリ対策は行います。文化財です。

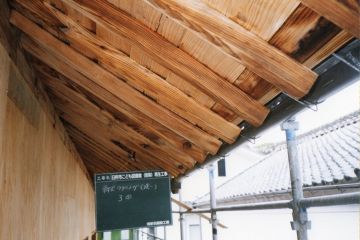

• ２階の元の軒は深いです
•
•
•
•

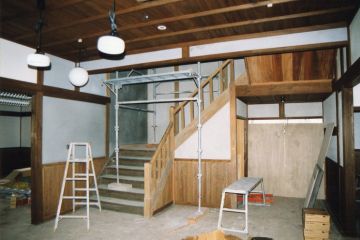

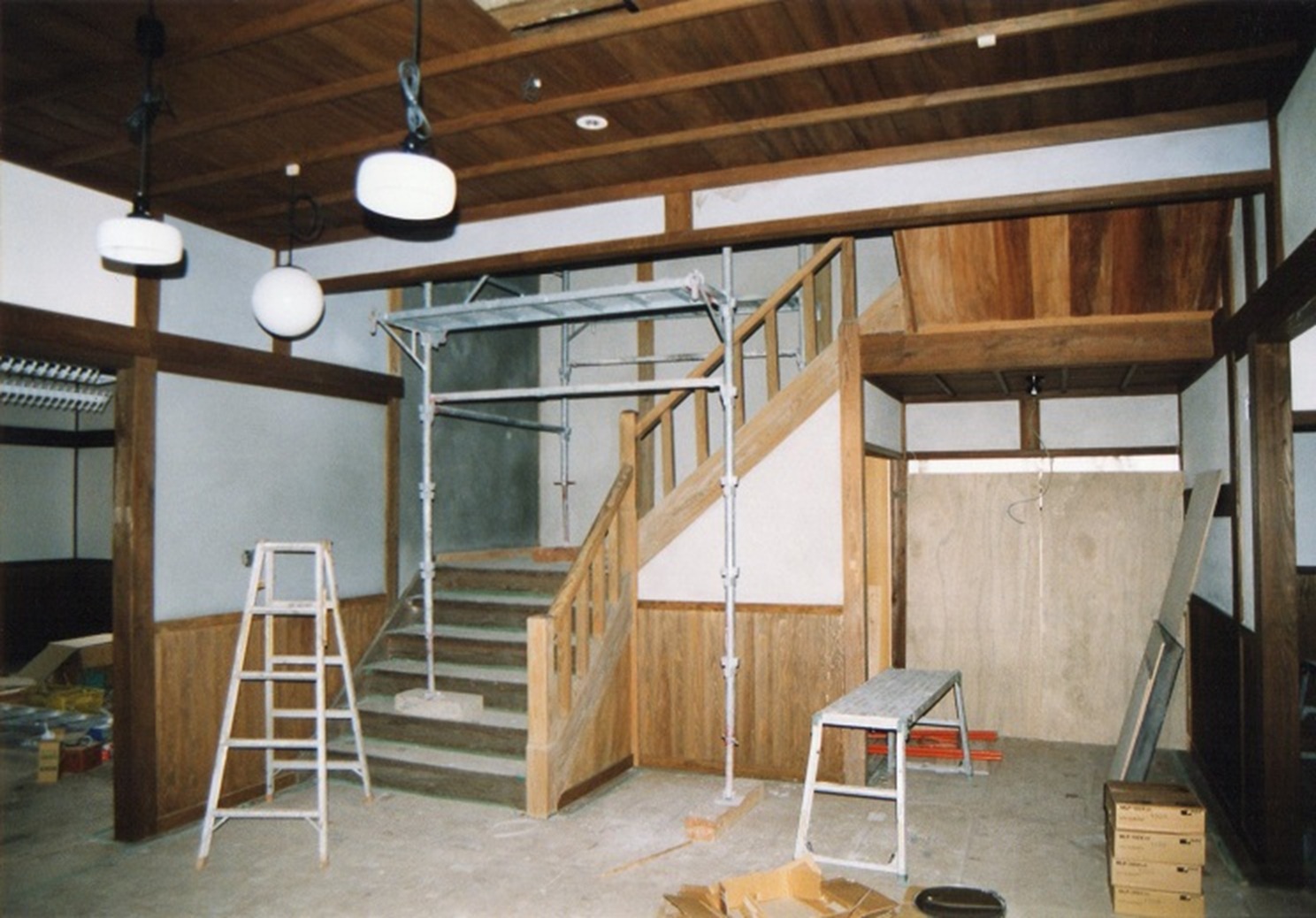

• 階段部分、既存の棹縁天井を生かす設計を行いました。

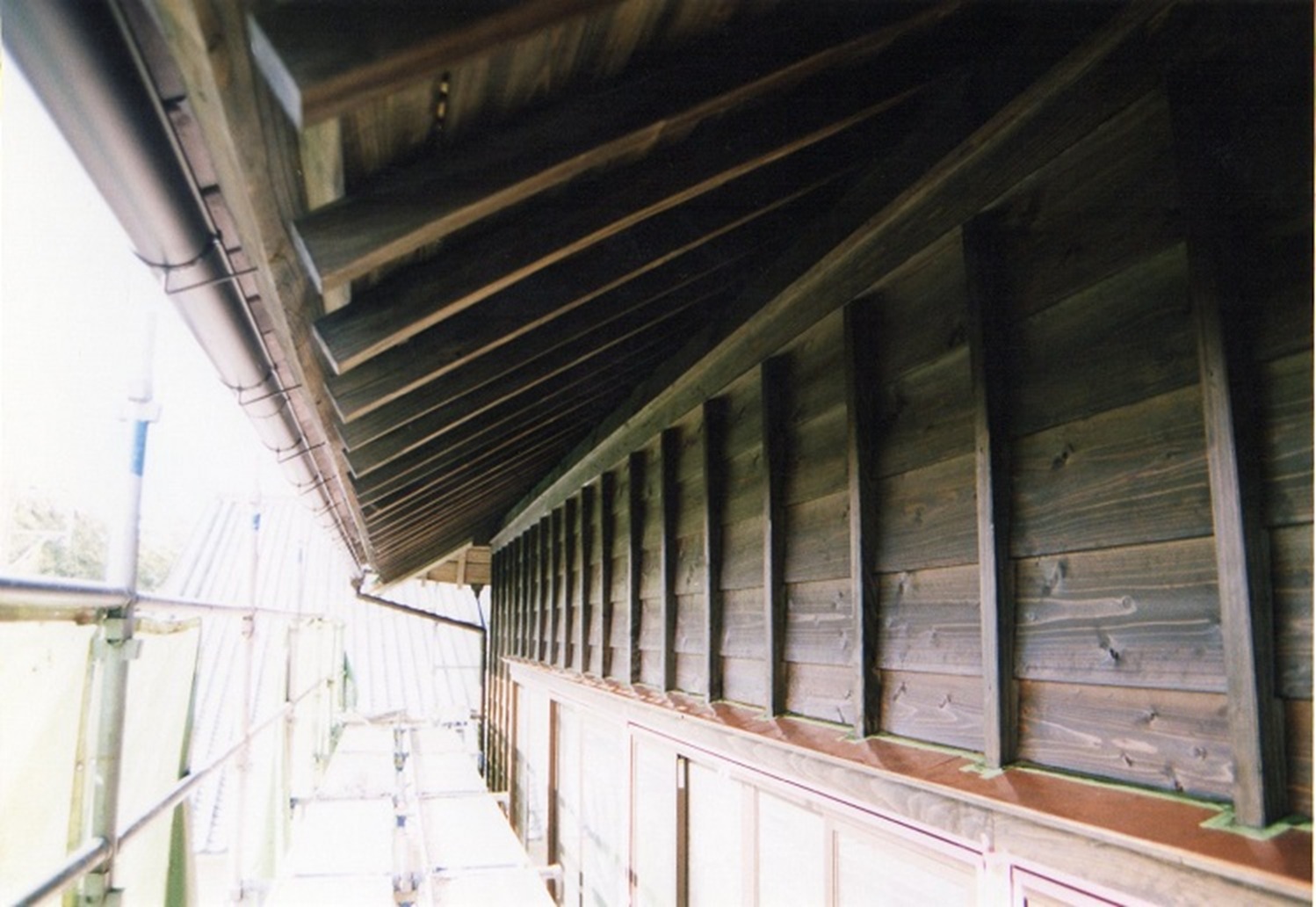

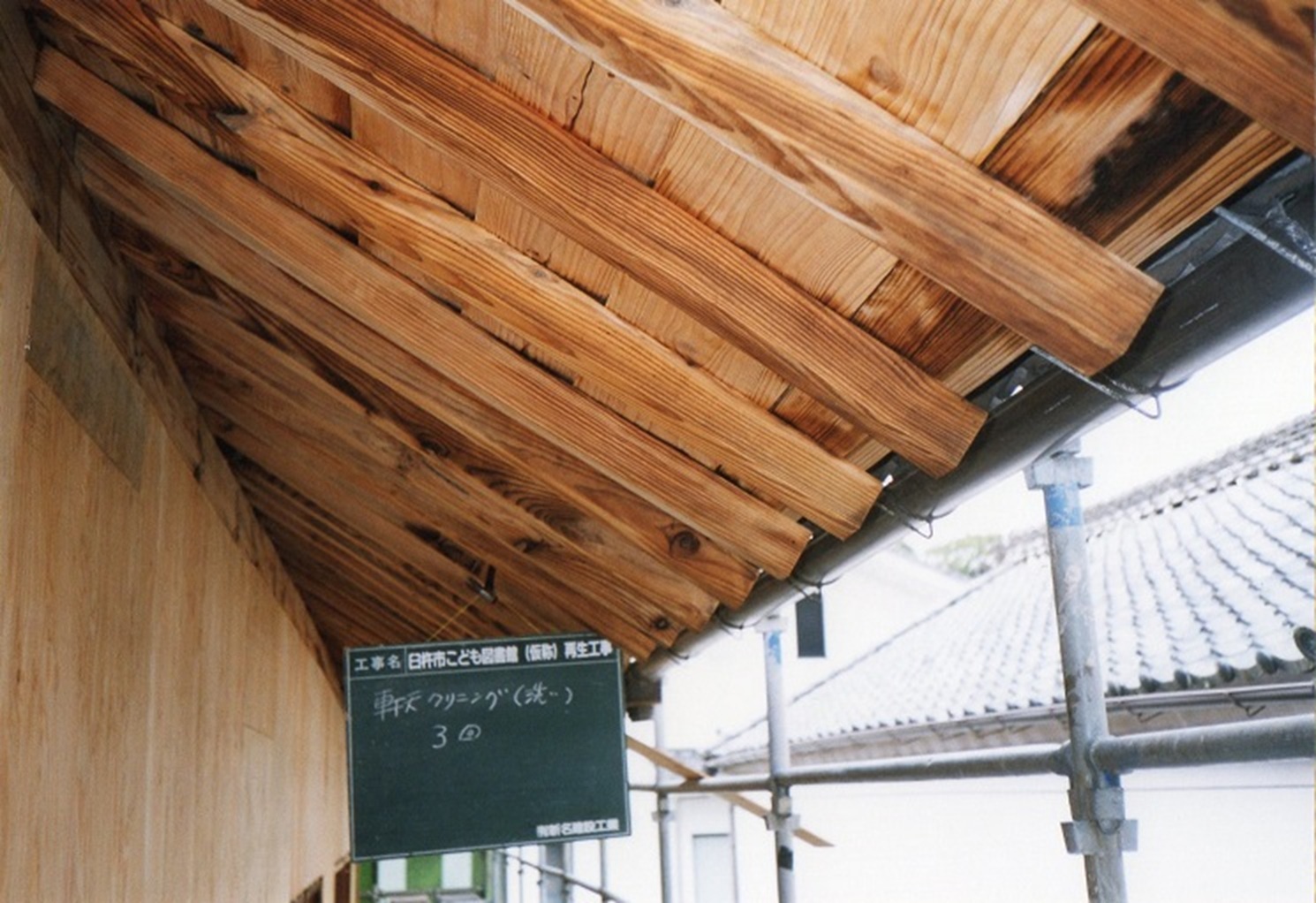

• 軒天の状態

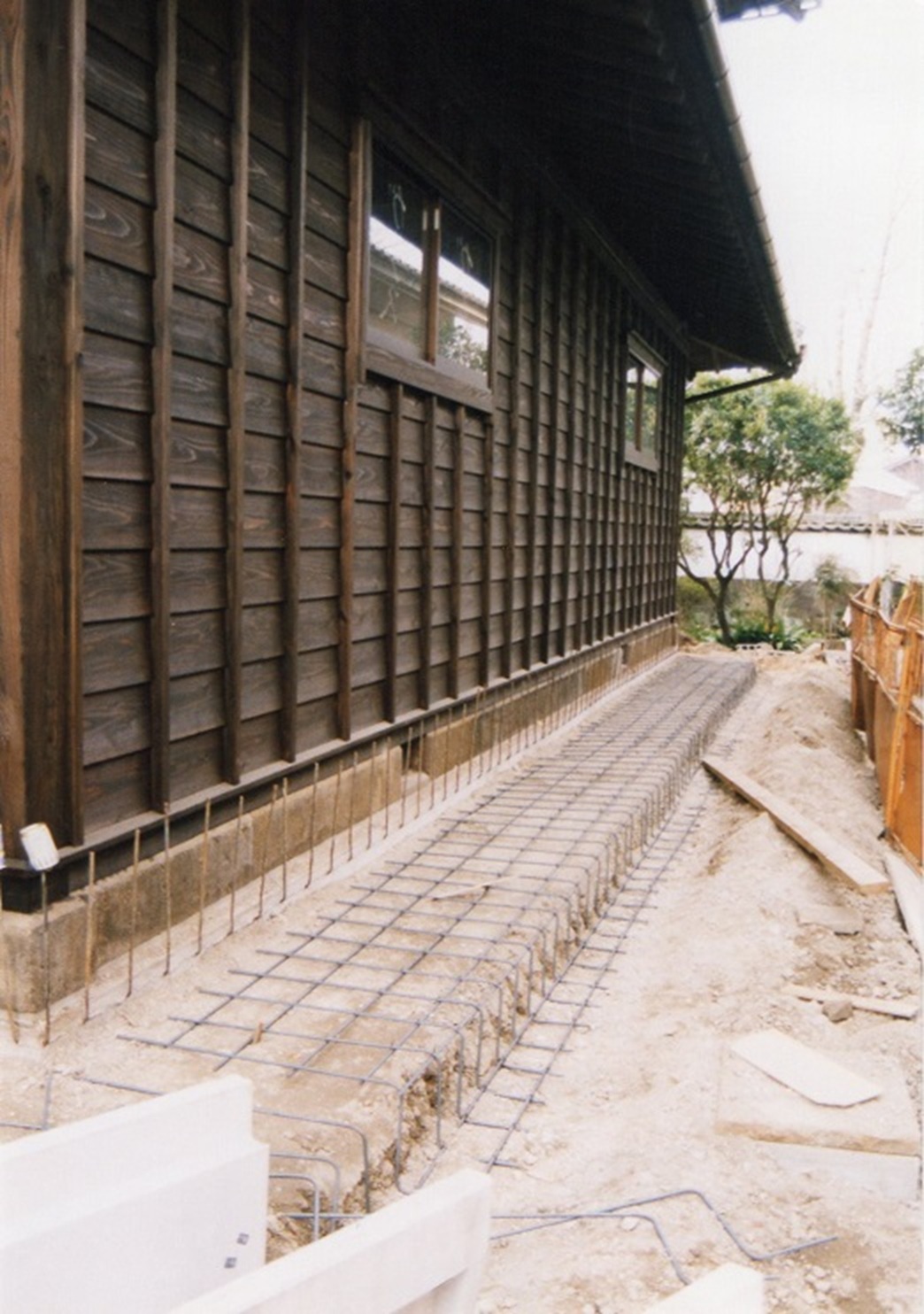

• 周囲は犬走を廻しました。

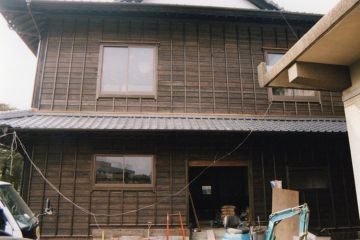

• 外部はキシラデコール塗装２回塗です。
•

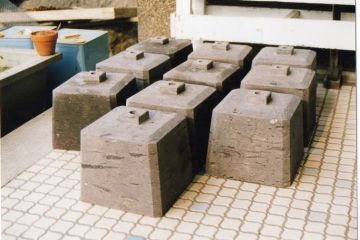

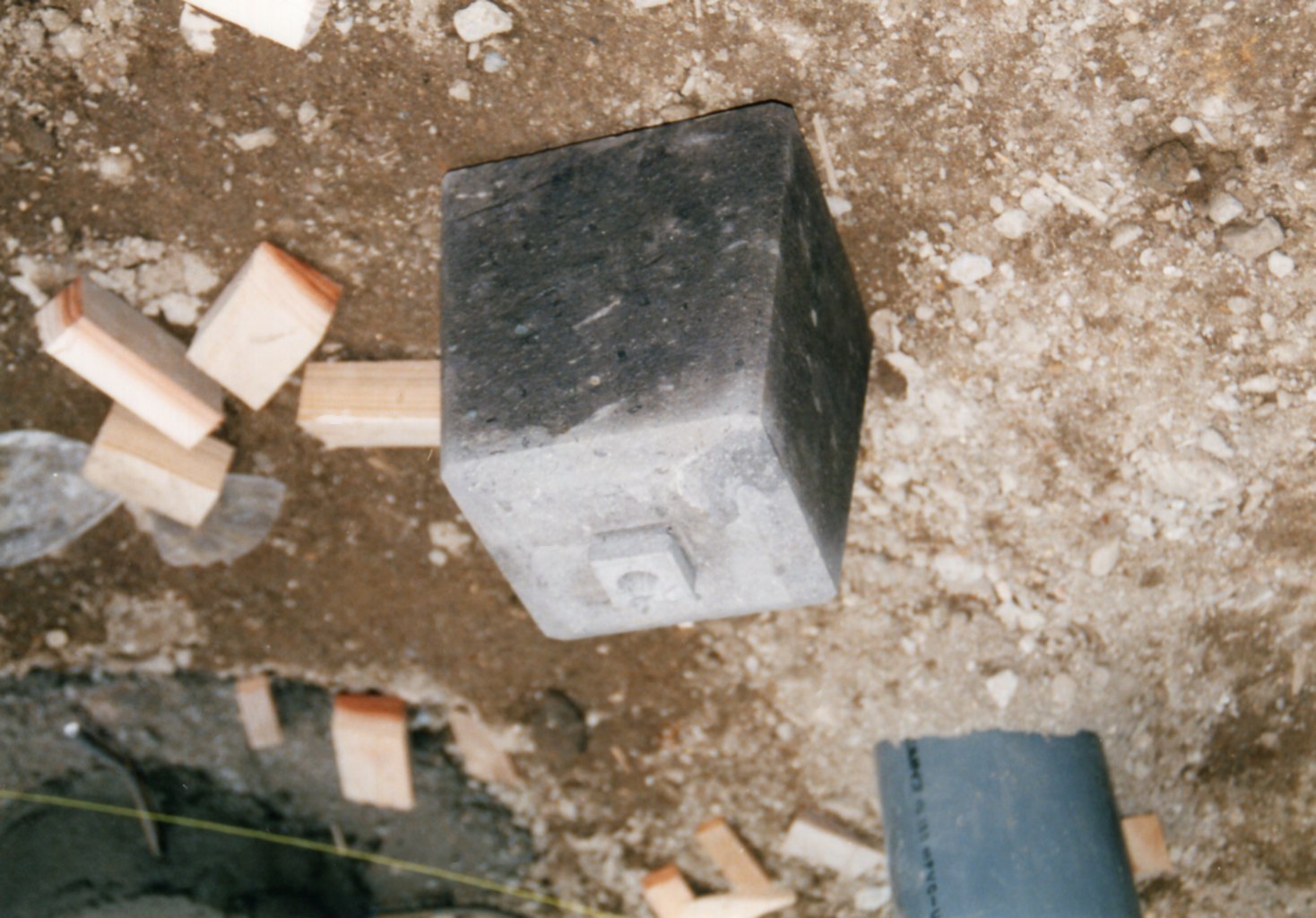

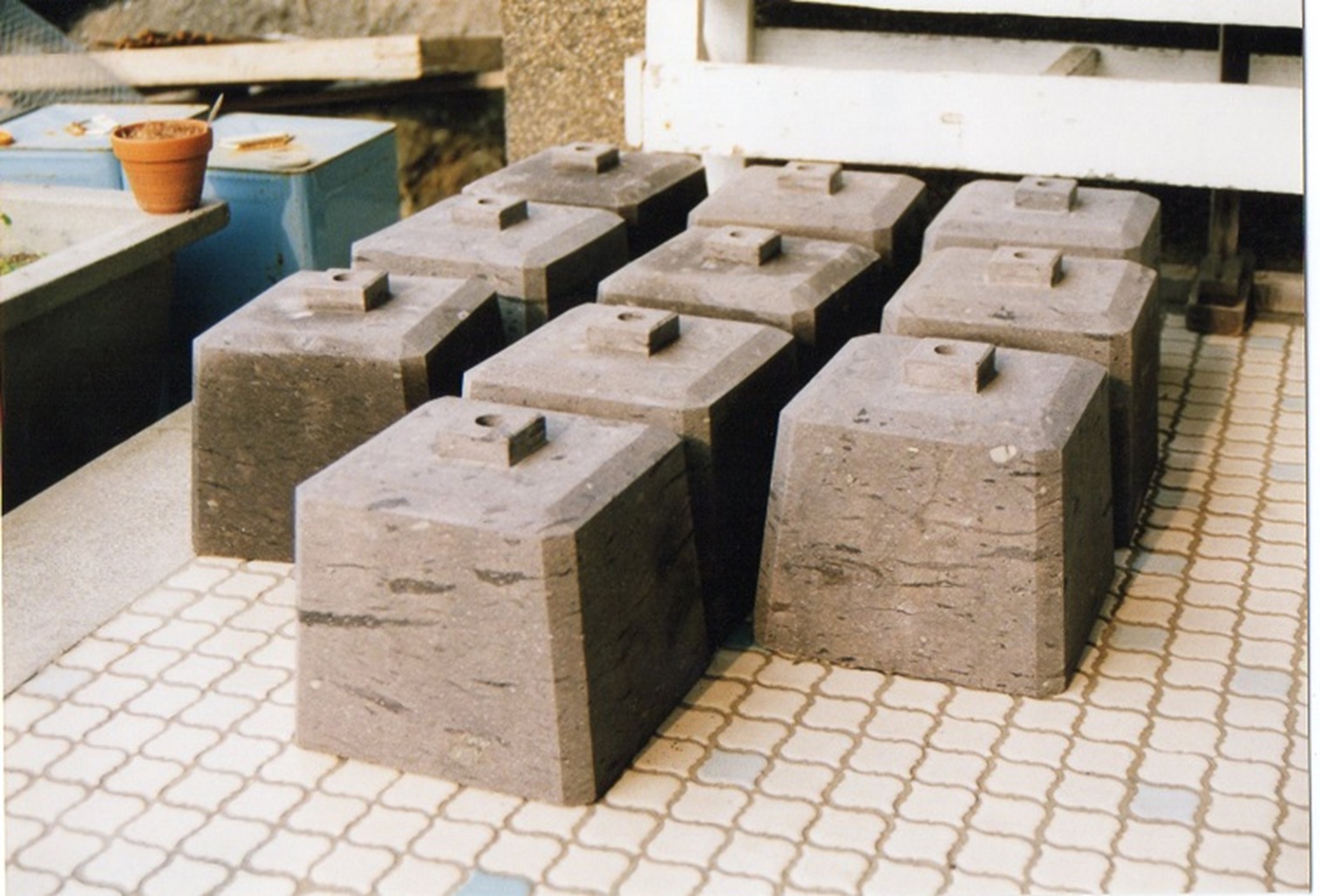

• 回廊の柱の沓石、地元の臼杵石で造りました。特別に配慮した形です。

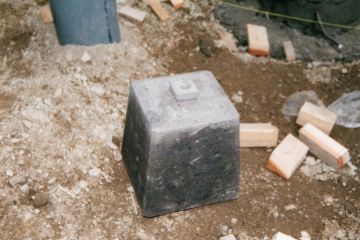

• 水切れの良いようにちりの部分の勾配を強く、またボルトの入る束の部分は彫り込まずに立ち上げました。
